拋丸清理機：

（1） 結構

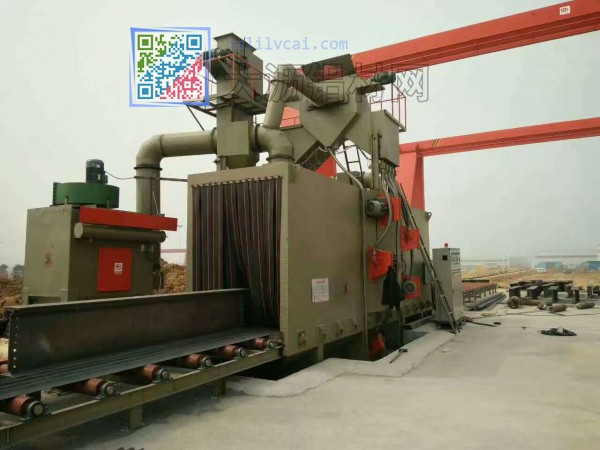

本清理室由主副清理室組成，它們為大容腔式結構，室體上部為箱形，下部為錐形，清理作業在密封的容腔內進行，具體有前、后副室體、主室體、橡膠簾、拋丸室護板、拋丸器等組成。

A、      主室體上下、前后共安裝了1-10個拋丸器(不同機器，拋丸器數量就不同)，空間構造經過測試和實際驗證，可以對工件實現最佳清理。

B、      清理室為多室組合體，前后都為密封室體，并內設多層橡膠簾屏蔽以防彈丸外飛，同時室內有一定的負壓防止塵埃外逸。

C、      主室體內設有耐磨護板，保護室體壁板免受磨損，延長室體使用壽命數十倍以上，同時可以利用彈丸的反射功能，繼續有效地打擊工件表面 ，提高清理質量與清理效率。在錐形集丸斗上兩邊裝有網格、踏板，以阻隔雜物，保護螺旋輸送機，便于維修人員行走。

D、      拋丸室體內耐磨護板的緊固螺栓采用特制的耐磨螺母連接，保護螺栓頭部不受損壞，使拆裝更換護板更為方便。
