廣東永利堅鋁業有限公司（總廠）高質量氟碳漆鋁型材企業內部標準（高于現行國家標準）發布實施。助力實現領跑行業高質量發展.

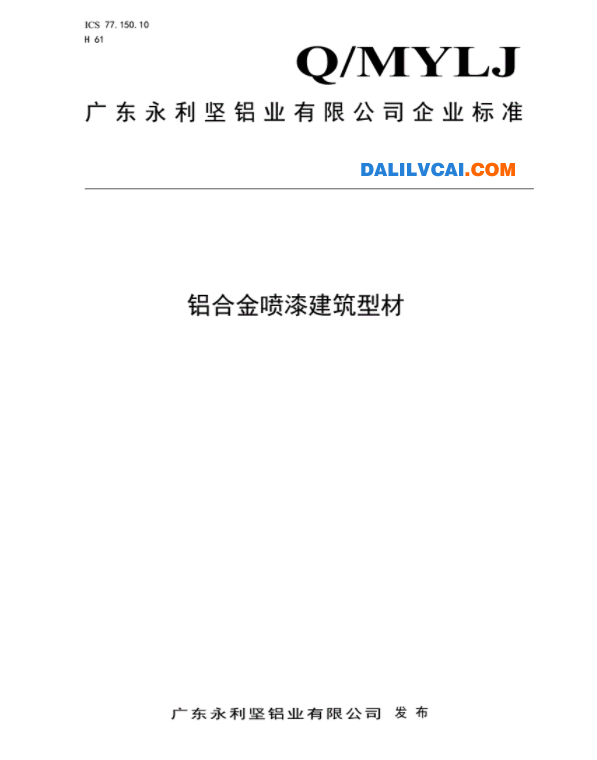

ICS 77.150.10 H 61
Q/MYLJ
廣東永利堅鋁業有限公司企業標準
鋁合金噴漆建筑型材
廣東永利堅鋁業有限公司 發布

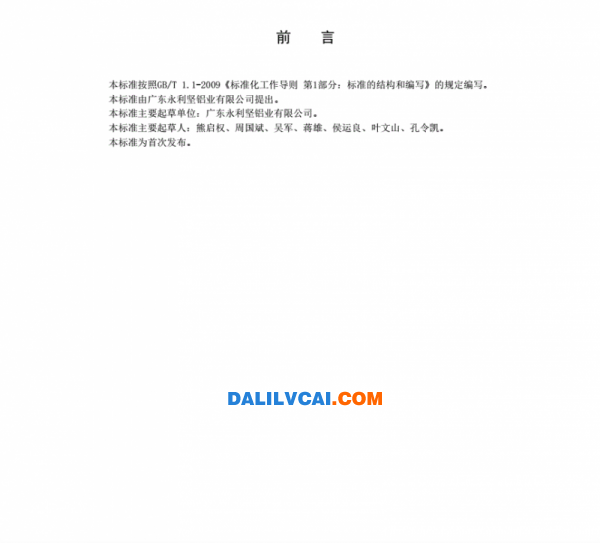

前言
本標準按照GB/T 1.1-2009《標準化工作導則 第1部分:標準的結構和編寫》的規定編寫。本標準由廣東永利堅鋁業有限公司提出。
本標準主要起草單位:廣東永利堅鋁業有限公司。
本標準主要起草人:熊啟權、周國斌、吳軍、蔣雄、侯運良、葉文山、孔令凱。本標準為首次發布。
表1 噴漆型材關鍵技術指標要求
序號 關鍵指標名稱 指標值
1 膜層平均厚度，um 二涂≥30:三涂≥40:四凃≥65
2 最小局部膜厚，um 二涂≥25:三涂≥34:四凃≥55
3 附著性 膜層的干附著性、濕附著性和沸水附著性應達到0級
4 耐沸水性 試驗后，膜層表面應無脫落、起皺、氣泡、失光、變色，附著性達到 0級
經2000h 乙酸鹽霧試驗后,劃線兩側膜下單邊滲透腐蝕寬度≤4m，劃線兩側 4.0
5 耐鹽霧腐蝕性
以外部分的涂層不應有腐蝕現象
6 耐濕熱性 4000h 試驗后，膜層表面綜合破壞等級達到1級
自然耐候性 10年試驗后，膜層光澤保持率≥50%，∧E ah<5.0，脾厚指失率不大干 109
7
8 加速耐候性 4000h氙燈試驗后，膜層光澤保持率≥75%，△E ab*≤3.0，粉化等級達到0級
4 試驗方法
按GB/T 5237.5-2017的要求進行，關鍵指標試驗方法按表2進行。
表2 關鍵指標評價方法表
序號 檢測項目 評價標準
1 膜厚 GB/T 8014.1測量，采用GB/T 4957渦流法或GB/T 6462顯微鏡法測量
2 附著性 干附著力GB/T 9286:濕附著力和沸水附著力GB/T 6682
3 耐沸水性 GB/T 6682
4 耐鹽霧腐蝕性 GB/T 10125
5 耐濕熱性 GB/T 1740
6 自然耐候性 GB/T 9276
7 加速耐候性 GB/T 1865-2009方法1的循環A
5 檢驗規則
按GB/T 5237.5-2017的要求進行。
6 標志、包裝、運輸、貯存與質量證明書
按GB/T 5237.5-2017的要求進行。
7 訂貨單(或合同)內容
