鋁型材在出模后為了防止其與模具干涉 而預留的一定位置） 也要進行檢查， 讓刀位必須保證， 如果控制不當， 生產中常會出現以下缺 陷。 0% 0 劃 傷 劃傷是 ( 鋁合金型材生產中最常見的一種 表面缺陷， 它是型材表面出現的縱向劃痕， 從擠壓模 具因素分析，產生鋁型材表面劃傷的原因是由于模 具讓刀位太小，造成型材在擠壓過程中刮傷表面。 模具在加工過程中，工作帶沒有拋光好或修模時拋 光不好會造成工作帶凹凸不平或是由于零件裝配不 當，零件上帶有因碰撞引起的毛刺而引起模具導路 不平滑。處理方法是合理設計與制作模具出口讓 刀， 并拋光工作帶表面， 型材在生產中要經常檢查模 具導路， 保持導路干凈、 平滑， 試模合格后或模具上 機擠壓一定數量后要進行表面滲氮處理，提高工作 帶的表面硬度。 0% " 機械紋 目前在 (#($ 鋁合金型材擠壓生產中， 型材表面 似乎不可避免地會出現密密麻麻、 深淺不一、 顏色反 差很大并貫穿型材首尾的紋路，這就是機械紋.　　

鋁擠壓產品，在型材平面厚度發生變化的交接處或型材分流模與平模的交接處會出現凸凹不平的現象，一般肉眼可能無法分辨，但通過表面處理，特別是噴涂表面處理時，表面會形成在暗影或骨影。

一　分析生產原因：

　　1、分流孔設計比例不當；

　　2、工作帶設計、過渡不當；

　　3、冷卻過程不均勻，交叉或厚薄區冷熱不均造成收縮不同，拉伸變形；

二　分流模改良設計方法（PKC7003示例）：

　　a、調整分流孔大小和芯頭空刀尺寸以及模橋的位置；b、調整工作帶過渡；見原設計圖A、C；調整后設計圖B、D。

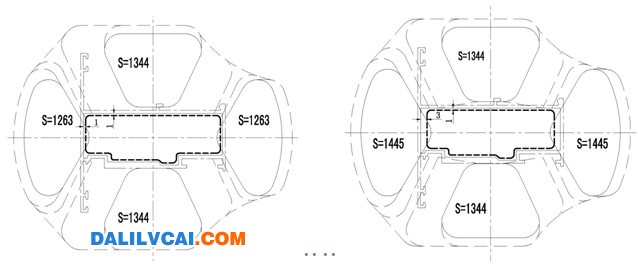

圖A　　　　　　　　　　　　　　　　　　　　　　圖B

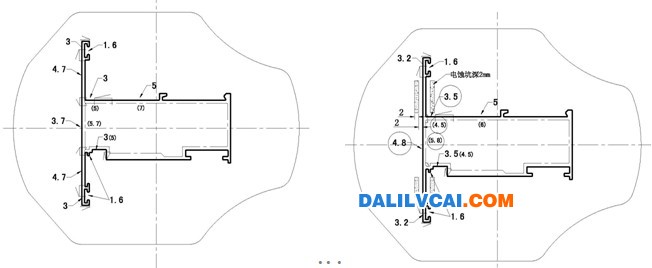

圖C　　　　　　　　　　　　　　　　　　　　　圖D

　　由圖可看出，分流模上模改進后左、右分流孔增大，模橋位沒有放在分流和平模交接處，左右芯頭空刀位加大，芯頭尖角位上提工作帶0.5mm左右，模具的出料面配打工作帶，減少摩擦力，讓型材的尖點、轉角處供料增加，保證供料均衡和組織的充分，有效避免暗影的產生；

分流模下模改變了工作帶的分布，“T”字位工作帶無過渡，工作帶落差減少，取值平緩圓滑，為減少平模部分的流速，在平模部分電蝕2mm深的坑，使交接處的流速更加均勻一致，型材表面處理后的暗影大為減輕；其次，如“T”字位平模部分需要過渡，應離分流部一定距離過渡，小模芯取1~1.5mm，大模芯取2~3mm比較合適，而工作帶值同壁厚盡量控制在2mm落差之內，另還需注意遇到模芯偏小時，上模工作帶上下頸位應高出下模工作帶1.5mm，以減少上模受擠壓產生的彈性變形造成上下模工作帶錯位影響。

　　用于加工工作帶高低點的電極，加工后要清除毛刺，尖角位，讓其不少于R3的圓弧過渡，避免加工后尖角的產生；

三　結果前后分析：

　　改前：

　　改后：

　　以上結果分析，按上述對型材模具設計調整后，模具生產的支數明顯增加。當然暗影的產生還跟棒質、棒溫、擠壓速度、冷卻等都有一定的關系，完全消除暗影還需各方面不斷深入分析。

對擠壓型材的金屬交接處的凸凹進行優化改良設計，使之表面涂裝后，在光線下減輕色帶的產生。

經多次上機擠壓生產 , 紋路不變，這是由于型孔工作帶端面凹凸不平，鋁 材流出模孔時被粗糙的工作帶上的尖峰劃傷造成 的，俗稱犁紋。處理方法是適當加大模具工作帶端 面斜度。另一種機械紋的特征是：每次光模后上機 生產， 每次紋路均不能一一對照、 重復， 這種紋路是 鋁材與工作帶間強烈摩擦產生的摩擦紋，其產生的 機理是由于擠壓模具工作帶的硬度、擠壓溫度、工 作帶上的正壓力等條件不合適，造成鋁合金粒子粘 在工作帶上，即所謂咬死現象，但在強大的擠壓力 作用下粘著的粒子會被流出的金屬撕掉。正是這種 粘著力大于鋁合金型材的剪切強度才造成了將型 材表面劃撕下來的現象，從而形成了機械紋。
