一、時效方法

    鋁合金和鋼鐵不同，淬火以后的變形鋁合金不能立即強化。它得到的是一種過飽和固溶體組織。這種過飽和固溶體不穩定，它有自發分解的趨勢。在一定的溫度下，保持一定的時間，過飽和固溶體發生分解(稱為脫溶)，引起鋁合金強度和硬度大幅度提高，這種熱處理過程稱之為時效。
    在室溫下自然停放一定的時間，鋁合金強度及硬度提高的方法稱為自然時效。入為的將鋁合金制品在高于室溫下的某一溫度，保溫一定的時間，以提高鋁合金強度及硬度的方法稱入工時效。
    對于Al-Mg-Si系的6063合金而言，自然時效進行得非常緩慢，在室溫下停留半個月，甚至更長的時間，也達不到最佳的強化效果，比入工時效的強化效果要差30%～50%，所以一般都采用入工時效。含有主要強化相Mg2Si、MgZn和Al2Mg3Zn3的合金、都只有進行入工時效才能獲得最高的強度。
    含有主要強化相CuAl2和S(A12CuMg)等相的合金，采用自然時效和入工時效兩種方法都可以。如2A11和2A12合金采用自然時效和入工時效都可以獲得最佳強化效果。究竟采用哪種時效方法，這需要根據合金的本性和用途來決定。一般在高溫下工作的變形鋁合金多采用入工時效，而在室溫下工作的變形鋁合金宜采用自然時效。

二、時效強化機理

    鋁合金的時效強化理論，有很多種說法。如彌散硬化理論、滑移干擾理論、溶質原子富集成強化或硬化區理論等。目前普遍認為時效強化或硬化是原子富集形成強化區的結果。經科學實驗證實，用X射線方法對鋁合金過飽和固溶體分解動力學研究和通過電子顯微鏡對薄膜透射觀察，看到中間過渡析出階段(硬化區)的數量、大小、形狀和分布特點，描繪了硬化區的形象，揭示了鋁合金時效硬化現象的實質。但時效硬化是一個非常復雜的問題，與合金的成分、時效工藝、生產過程中的加工狀態都有關系，目前對時效的認識還不十分徹底。下面僅介紹硬化區理論。
    鋁合金在淬火加熱、快速冷卻時，形成過飽和固液體。過飽和固溶體有從不穩定狀態向穩定平衡狀態轉變的趨勢。而在過飽和固溶體快速冷卻過程中，合金中的大量空位也被“固定”在晶體中，這些空位的存在加速了溶質原子的擴散速度，促使溶質原子的富集。這些溶質原子富集區，開始形成時是無序的，這種無序的富集區稱GPⅠ分區。隨著溫度的升高和時間的延長，這些富集起來的溶質原子，逐漸有次序的排列起來，這種有序的富集區稱之GPⅡ區。
    GP區的大小、數量決定于淬火溫度和冷卻速度。淬火加熱溫度越高，空位濃度越大，GP區的數量增加，GP區的尺寸減小。冷卻速度越大，固溶體內的固定的空位越多，有利于增加GP區的數量，減小GP區的尺寸。當時效溫度繼續升高，或時間延長時，那些大于臨界尺寸的GPⅡ區發生長大，形成過渡相θ′(或β′)，θ′相的化學成分與穩定相θ(CuAl2)相同，與母體保持有共格關系，有效阻礙了金屬晶體的變形，因而大大提高了金屬的強度。當溫度進一步升高或時間進一步延長時，過渡相θ′(或β′)變成了θ(CuAl2)相，這時的θ相完全脫離了母相，并有自己獨立的晶格。這時合金的強度已超過最大值，開始下降，稱為過時效。總之合金的時效過程是過飽和固溶體的分解脫溶過程，具有一定的順序：先形成GPⅠ區，GP區的有序化形成GPⅡ區，形成過渡相θ′(或β′)，最后形成平衡相。
    脫溶時為什么不直接形成平衡相?這是由于平衡相一般與基體形成新的非共格界面，界面能大，而亞穩定的脫溶產物θ′相與基體完全或部分共格，界面能小。相變初期新相的比表面大，因而界面能起決定作用。界面能小的相，形功小，容易形成。所以首先形成形核功最小的過渡相，再演變成平衡穩定相。
    不同合金系脫溶序列不一定相同。如Al—Cu系合金可能出現兩種過渡相礦θ〞及θ′而大部分合金只存在一種過渡亞穩定相，表3—5—5為幾種合金系的脫溶序列。

表3—5—5主要鋁合金系的脫溶序列

    圖3—5—6表明Al—Cu合金在130℃時效硬度和結構的變化情況。由圖可知：時效各階段順序并不是截然分開的，而是在前一階段尚未結束時，后一階段則已經開始。同時也可以看出時效硬化的主要結構是GPⅠ區和GPⅡ區，時效硬度最高峰在GPⅡ區末期和過濾相θ′的初期。當大量出現平衡相θ時，軟化明顯，說明過時效發生。

圖3—5—6 A1—Cu合金在130℃時效硬度及結構變化圖

三、6063合金的入工時效工藝

    6063合金的時效工藝比較成熟，一般選擇加熱保溫溫度為170～220℃，保溫l～8h。時效溫度低則保溫時間長，選擇較高的時效溫度，則保溫時間相應縮短。對于不同企業來說，時效爐的加熱方式、爐子的形狀、大小、溫差各不相同。因此選擇最佳的時效工藝，最好通過實驗來確定。例如切取一批6063合金擠壓制品的時效試樣，按溫度不同分成若干組，在每一個溫度下，又分為不同的保溫時間，進行時效試驗。然后將試樣分別測定抗拉強度，不同溫度、不同保溫時間測得的抗拉強度值列于表3—5—6中。最后將表中數據繪成時效硬化曲線。如圖3—5—7所示。
    由圖可知：時效溫度為l80℃時，達到6063合金國家標準的抗拉強度的保溫時間要4 h以上；時效溫度為l90℃時，則需要2.5 h以上；時效溫度為200℃時，則只需要l h就可以了。目前各個企業多數采用下面三個不同的時效工藝：
    1)時效溫度180±5℃，保溫4～8 h；
    2)時效溫度l90±5℃，保溫3～6 h；
    3)時效溫度200±5℃，保溫l.5～3 h。
    保溫時間的選擇應根據鋁型材的壁厚和裝料的緊密程度來決定。一般壁厚l.2 mm以下時取下限保溫時間，壁厚在5.0 mm以上取上限保溫時間。在其中間的壁厚選擇上、下限保溫時間的適當時間。如裝爐量少，裝料稀疏可以選偏下限的保溫時間；裝爐量多，且擺放致密應選偏上限的保溫時間。
    從表3—5—6和圖3—5—7可知：時效溫度相差10℃，同一保溫時間下制品的強度相差較大，說明鋁合金的時效效果對溫度十分敏感，為保證制品性能的均勻性和穩定性，對時效爐的溫差要求較嚴。一般應在±5℃的范圍內，最好能控制在±3℃。

表3—5—6不同溫度、不同保溫時間試樣的強度值/MPa



時間/h 溫度/℃	1	1.5	2.O	2.5	3.0	4.0	5.0	6.O	7.0	8.0
160     170     180     190     200     210	146   150   160   163	145   151   155   165   168	144   148   153   161   171   174	147   150   156   164   178   178	150   153   159   167   178   177	152   156   162   169   177   175	154   158   167   172   176	156   160   171   178   173	159   163   178   180	165   168   179   179

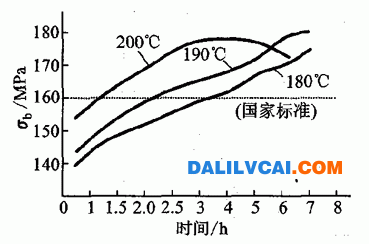

圖3—5—7時效硬化曲線

四、其他工業鋁型材的時效工藝

    其他工業鋁材的擠壓鋁合金有一部分是可以自然時效的。根據不同合金的特點，自然時效的時間長短不同。一般自然時效的合金，淬火后在室溫放置四晝夜均可以達到最大的力學性能，自然時效效果最明顯是在24 h之內，通常在48 h之內可以基本完成時效強化過程。圖3—5—8和網3—5—9可以看出自然時效時間對力學性能的影響。

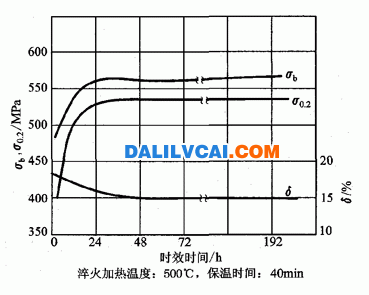

圖3—5—8  2A11合金機4 mm棒材自然時效
保溫時間對力學性能的影響

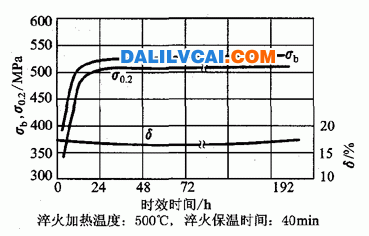

圖3—5—9  2A12合金ф15 mm棒材自然時效
保溫時間對力學性能的影響

需要人工時效的合金，淬火后為防止“停放效應”引起時效后力學性能降低的現象，應盡快將擠壓淬火制品進行人工時效。一般在室溫下停放時間不應超過2～4 h。人工時效工藝最好按上節所介紹的方法，通過試驗來確定人工時效工藝。其他工業鋁合金的人工時效工藝可參考表3—5—7。



表3—5—7變形鋁合金人工時效工藝

    對于可以進行自然時效或者人工時效的鋁合金，采用哪種方法時效應根據其使用要求而定。一般來說采用自然時效的鋁合金，屈服強度稍低，而耐蝕性能較好；采用人工時效的鋁合金，其屈服強度較高，而伸長率和耐腐蝕性能降低。但對Al－Zn－Mg－Cu系合金，如7A04合金則相反，采用人工時效時，合金的耐腐蝕性能反而較自然時效的好些。

五、影晌時效效果的因素

1．合金的化學成分影響
    時效強化效果取決于合金組元能否溶于固溶體以及固溶體隨溫度變化產生脫溶相的性質和脫溶程度。如錳、硅在鋁中的固溶度較小，且隨溫度變化不大，鎂、鋅雖然在鋁基中有較大的固溶度，但它們與鋁形的化合物的結構與鋁基體的差異較小，強化效果甚微。所以Al－Mn，Al－Si，Al－Mg，Al－Zn系合金通常都不采用時效強化處理。而Al－Cu，Al－Mg－Si和Al－Cu－Mg－Si系合金中的(CuAl2)相、Mg2Si相、S(Al2CuMg)相在高溫下能溶于固溶體中，溶解度隨溫度而變化，因而可以通過淬火、時效提高合金的強度。對于以θ(CuAl2)相、Mg：Si相和S(A12CuMg)相為強化相的合金而言，隨著CuAl2，Mg2Si和Al，CuMg的含量增加，時效強化效果逐漸增加。
2．時效溫度的影響
    從圖3—5—7可知，不同時效溫度獲得最大強度值的保溫時間不同或在同一保溫時間下的強度值不同。這是因為在不同溫度時效，析出相的臨界晶核大小、數量、成分以及富集區長大速度不同。如溫度太低、擴散困難，GP區不易形成或數量很少，因而時效后的強度低，而時效溫度過高時，擴散容易產生，過飽和固溶體析出相粗大，使強度降低，即產生過時效現象。因此每種合金都有在某一保溫時間內最佳的時效溫度。不同的時效溫度對時效效果的影響不相同。
    應當指出，一定的時效溫度必須與一定的時效時間相結合，才能獲得滿意的強化效果。時效時間太短，將使合金時效不充分，降低強化效果。時效時間太長，將會產生過時效，同樣降低強化效果，特別是時效溫度較高時，這種影響更為明顯。
3．淬火到人工時效中間停放時間的影響
    從淬火到人工時效中間停放時間，是指擠壓制品經風冷或水冷到人工時效開始之間的時間，或擠壓制品從淬火爐出來進行淬火后到人工時效開始之間的時間。
    不同合金的中間停放時間，都會不同程度地影響時效后的強化效果，這種現象稱為“停放效應”。對于Al—Mg—Si系合金而言，中間停放時間，根據其化學成分的不同，可以使合金的力學性能降低，也可以使合金的力學性能提高。如圖3—5—10所示，當形成的Mg2Si含量在1.0%以下時，中間停放時間將引起人工時效后強度增加，Mg2Si含量高于l%時，將引起人工時效后強度降低。6063合金的Mg︰Si含量一般在0.8%～l.1%之間，因此室溫停放時間對人工時效后的強度影響不大，甚至還稍有提高。
    對于6061合金和硬鋁、超硬鋁合金如7A04，7075等合金，中間停放時間會使人工時效后的強度降低。實驗證明在4～30 h的范圍內影響最大。因此這類合金最好在淬火后立即進行人工時效。規定中間停放時間應在4 h之內。
    有人對6A02合金的中間停放時間進行研究、對型材抗拉強度的影響如圖3—5—11所示。由圖可知：
    1)停放時間很短(1 h以內)，由于在停放時間內自然時效產生的小尺寸GP區，在人工時效溫度下不穩定而重新溶于固溶體，形核率降低，人工時效后的型材組織內存在粗大過渡相，因而使型材抗拉強度不高。
    2)當停放時間在2～3 h之內，可獲得最佳的時效效果。因為此時獲得了尺寸適當的GP區，它在人工時效開始時穩定，形核率高。人工時效時，Mg和Si的原子繼續向硅偏聚團上遷移,大量的穩定晶核繼續成長,形成彌散的Mg2Si強化相,同時CuAl2相也參加時效,型材性能達到峰值。
    3)如果停放時間過長，合金內產生大量的大尺寸偏聚團，使固溶體內溶質原子濃度降低，人工時效過程中，大于臨界尺寸的GP區重新溶于固溶體而大量共格析出產物粗大，形成了較大的Mg2Si相粒子，使型材性能降低。

圖3—5—11停放時間對型材抗拉強度影響圖  24 h引起抗拉強度的變化

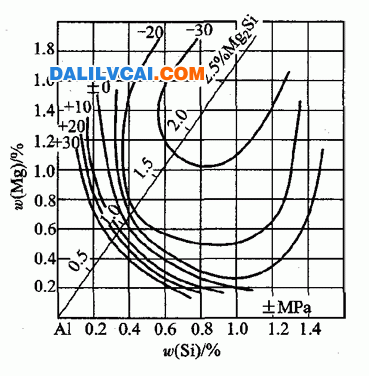

圖3—5—10 A1-Mg-Si合金淬火后存放

六、分級時效與形變時效

1．分級時效
    近年來隨著工業鋁材的應用Et益廣泛，20世紀70年代研究開發的一種新的時效方法，分級時效已越來越多被采用。分級時效又稱階段時效。它是把淬火后的制品放在不同溫度下進行兩次以上加熱保溫的一種時效方法。在分級時效時，一般都是第一階段采用較低的溫度，促使過飽和固溶體內形成大量彌散的GP區作為向中間相過渡的核心，隨著GP區密度的增加，也等于加大了中間相的彌散度。第二階段采用較高的溫度時效，促使在較低溫度下形成的GP區繼續長大，得到密度較大的中間相，引起制品充分強化。
    分級時效與單級時效相比，可以縮短時效時間，并且可以改善超硬鋁合金Al—Zn—Mg和Al—Zn—Mg—Cu系合金的顯微結構，可以保持力學性能不變的情況下，顯著提高合金的耐應力腐蝕能力、疲勞強度和斷裂韌度。
    分級時效工藝一般都是第一階段溫度較低，要保證形成GP區在短時間內完成。第二階段的時效溫度較高，促使GP區向中間相轉變，以獲得較高的強度和其他良好的性能。幾種超硬鋁合金的分級時效工藝見表3—5—8。

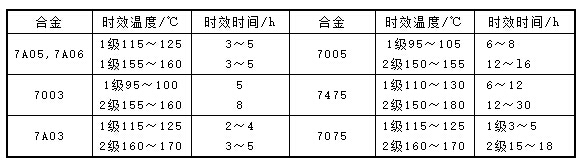

表3—5—8幾種鋁合金的分級時效工藝

3．形變時效
    形變時效是把時效硬化和加工硬化結合起來的一種新的熱處理方法。也稱低溫形變熱處理。通常的處理方式有：
    1)淬火——冷變形——人工時效
    2)淬火——自然時效——冷變形——人工時效
    3)淬火——人工時效(短時)——冷變形——人工時效
    形變時效由于把時效硬化與加工硬化結合起來，增加了合金中的位錯與空位，在固溶體中形成了穩定的亞結構，因而提高了鋁合金的強度和耐蝕性。
    對于不同的合金可以試用不同的低溫形變熱處理工藝組合。低溫形變使合金中形成較多的位錯網絡，使脫溶相形核更廣泛和均勻，利于合金強度提高。合金淬火后，經過冷變形再加熱到時效溫度后，脫溶與回復過程同時發生，脫溶過程因冷變形而加速，脫溶相質點更加彌散。冷變形使合金產生大量的位錯塞積與纏結，有利于溶質原子的聚集和強化相的形核和析出，使得時效過程加速。
    形變時效由于淬火和人工時效之間要進行一次冷變形，對于鋁型材來說是不太適用的，因此主要用于板材、管材和棒材。如2A12合金板材淬火后采用小于30%的冷變形，再人工時效，可以提高抗拉強度，在150℃的溫度下抗拉強度可提高13%～l8%。
