隨著國內建筑業、交通運輸業、化工業、電力設備業、國防軍工業等行業的快速發展，對鋁型材的需求將會不斷增長，同時，新產品、新工藝、新用途的鋁型材將不斷出現，從而推動技術進步和行業的可持續健康發展。近幾年鋁型材行業仍將呈現出良好的發展態勢，并且不斷從國外引進先進的技術，在自動化、工藝控制、涂料化工等多方面補充行業發展中的不足之處，大大提高了我國鋁型材生產發展的速度。然而，國內鋁型材行業的當務之急應是：消化吸收國外先進設備與技術，并開發創新具有我國知識產權的工藝設備和工藝技術以及新型鋪助工具等，繼續提高鋁型材的品質和產能。



目前，隨著噴涂鋁型材生產工藝技術水平的提高，市場對新式的、高檔的、多彩的產品需求越來越來大，不管大件小件的生產都提出了比較高的品質要求，并且裝飾性型材的需求量也越來越大，意味著噴涂生產小件的訂單將會隨著社會生活水平的提高不斷增加。因此，我司特意針對噴涂夾具進行了專項的開發制作并作跟進實踐，從而開發出新式的噴涂掛片夾具，以為鋁型材生產行業服務。





噴涂掛片夾具屬于專用性夾具，專門針對噴涂小件型材的生產而開發的，使用的范圍為：小于5kg的型材，其與傳統打孔掛鉤的上架更具優勢，經過長期反復生產試驗，現已趨于成熟，可滿足正常生產的需要，其結構圖如下：

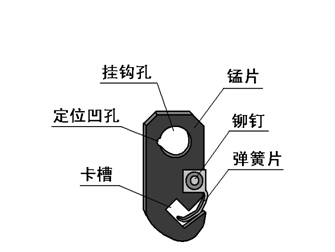

圖為：鋁材噴涂用掛片夾具結構圖



噴涂掛片夾具的使用極為方便，只要把掛片放在掛鉤上，然后把小件型材的端頭直接放入掛片卡槽位置即可，其示意圖如下：

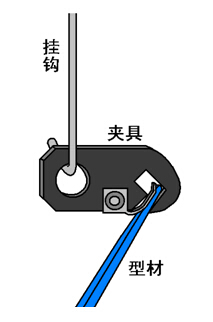

圖為：鋁材噴涂用掛片夾具應用方法





傳統的噴涂型材掛料方式都是使用打孔掛鉤的方式，但對于小件的型材，打孔不但費時費力，并且個別型材的結構復雜，要進行打孔將十分困難，面對這種情況，噴涂掛片夾具應運而生。掛片夾具結構簡單、對小料的上架十分有利，只要上架操作人員熟練以后，對小料的上架應當是一個大大的改進。



但現時市面上的同類產品仍面臨幾個有待突破的問題點：



第一、脫落問題，因為掛片采用簡單的力學原理，主要是摩擦力起作用而實現其掛料功能，而單靠摩擦力的作用來固定，型材脫落的情況將比較突出，針對此情況，我司在新式掛片夾具上增加了彈簧片，以增加固定的力度，在一定程度上有所成效；



第二、擺動問題，現時噴涂線都是采用自動化傳送方式的，掛片掛在掛鉤上，在傳輸的過程中，很容易出現擺動的情況，針對此情況，我司在新式掛片夾具的掛鉤孔上增設了一個專用定位凹孔，大大減少擺動的可能性及擺動幅度；



第三、材質的選用問題，因噴涂型材在生產過程中要經過脫脂、烘干、噴涂、固化等生產工序，因此對夾具的材質選用也提出了較多的條件要求，不但要實現穩定、耐化學性，還要易于回收利用。針對此情況，我司經過多次材質的試用實驗，才最終確定：使用不銹鋼錳片（性能：既堅硬又富有韌性，不帶磁性）作為掛片的主體，用304不銹鋼（性能：具有良好的耐蝕性、耐熱性，低溫強度和機械特性）作為彈簧片，從而滿足生產實際需求。





與傳統的打孔掛鉤作比較，更易體現掛片夾具的優勢所在，具體如下：



1）便捷性好：掛片夾具的上架方式比傳統打孔上架的操作方便性好，從試驗數據可知，掛片上架比打孔上架節約兩倍以上時間，大大提高生產的效率；



2）成本較低：采用打孔方式，必然造成鋁基材的損耗，從批量性生產考慮，每一支型材打孔產生的鋁屑，對現場操作、回收、回爐都會造成直接的損耗。而采用掛片方式上架，完全可能避免不必要的損耗情況，從而降低生產成本。



3）保養性好：對掛片的保養十分簡單，只要定期進行集中清洗即可，而傳統打孔上架方式，對打孔機的使用維護都提出了更加高的要求，從安全性方面考慮同樣體現出掛片夾具的優勢。



由此可見，噴涂掛片夾具的使用是值得推廣的，并且仍有其發展拓大應用范圍的潛力，希望能在日后的實踐研究中有更進一步的改進。





現時中國鋁型材行業發展主要特點包括：行業規模不斷擴大，由2005-2010年，鋁型材行業資產規模不斷擴大，資產總額年復合增長率為29.20%；私營企業和外商及港澳臺投資企業具備較強的競爭實力；市場區域化分割非常明顯，產能分布的不均衡和銷售半徑的限制，決定了建筑鋁型材市場競爭的地域特點較為明顯。



如何在此發展形勢下再實現進一步的突破，還要依靠相關生產行業之間的相互學習交流，培養更多的技術型人才，加強新研究項目的開發與合作力度，以更謙虛、更包容的心態去學習與吸收國內外的先進技術，國內鋁型材的發展要靠“同心同德”，才能走得更遠，走得更前。

本文主要闡述鋁型材噴涂生產線的新式夾具的設計開發情況各方面的優勢，具體包括：扼要講述噴涂上架方式的現狀，對噴涂掛片夾具與打孔上架方式進行對比，分析說明噴涂夾具的使用優勢及應用范圍等。
