1 概述
近年來，隨著我國鋁加工技術的發展，鋁型材的應用越來越廣泛,結構也趨于大型化和復雜化，驗收要求也愈發的嚴格。模具設計是鋁型材生產的最主要環節，而模具的成功與否很大程度依賴設計者的經驗，而且還要經過試模來驗證模具設計的合理性。當模具在試模過程出現與設計者預期不一致的時候，只能對模具修改再進行試模。而利用計算機仿真技術可以達到縮短設計周期，減少試模次數的目的。本文針對一截面較復雜的鋁型材模具，采用Altair公司的HyperXtrude專業鋁型材仿真軟件，分析了該模具在擠壓過程中可能會遇到的問題，并根據結果對模具做對應的修改。
2 鋁型材實例分析
下圖所示鋁型材是需要做模擬的鋁型材截面，從圖1中可以看出該類鋁型材截面的懸臂較多，兩個空心之間連接的橫邊較長且壁厚不均，在擠壓時容易引起大面不平、偏壁、開收口等一系列缺陷，嚴重的會產生起波浪不成型的情況，這樣就在模具設計上帶來一定的難度，之前幾套外廠模具均試模8到9次并經過修模工反復修模才合格。

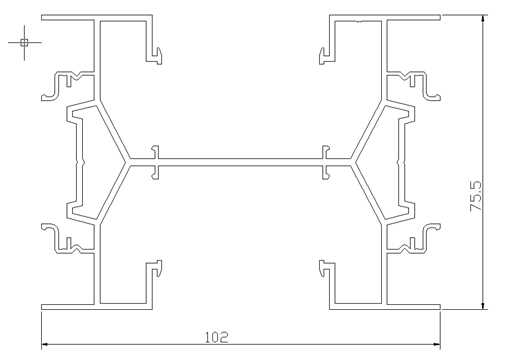

圖1 鋁型材截面
3 設計方案與仿真模型的建立
鑒于以上幾個因素，設計人員結合自身的經驗，得出以下設計方案，如圖2所示（圖3為該模具的三維模型）：

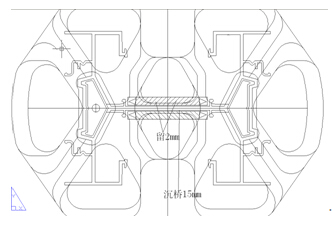

圖2 鋁型材擠壓模具設計方案
圖3 鋁型材擠壓模具設計三維模型

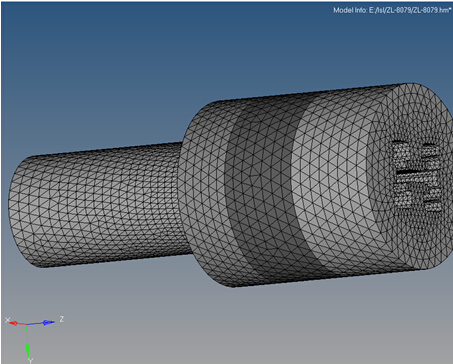

圖4 仿真分析模型
4 仿真模擬結果及結果分析
使用HyperXtrude軟件進行仿真分析后得到的結果如下：
A．速度云圖

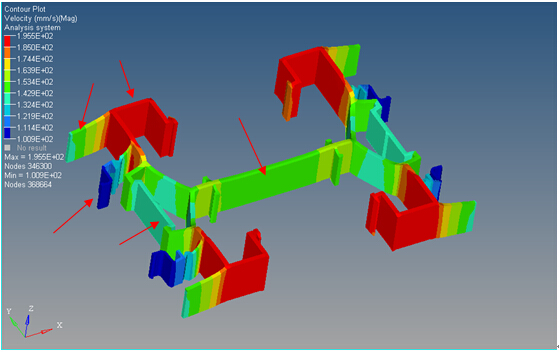

圖5 擠壓速度云圖

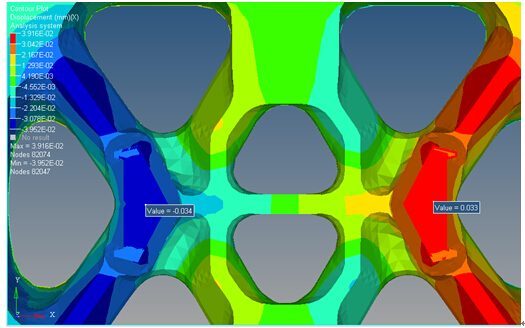

B．小模芯橫向（X方向）的偏移：
圖6
從圖中可以看出左右兩模芯各向外均勻地偏了0.3-0.4mm，說明該設計模芯周邊的孔分配流量得當，模芯不至于偏得太大；

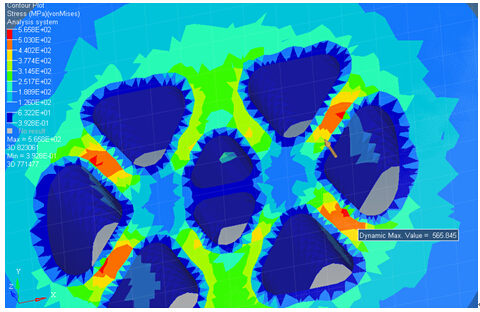

C．上模受力：
圖7

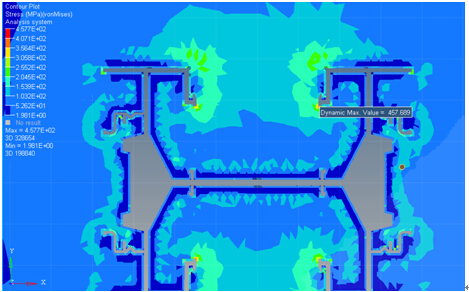

D．下模受力：
圖8

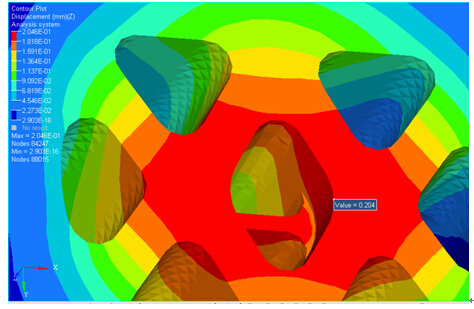

E．上模正面受壓下沉：
圖9
從圖7~圖9中可以看出上模橋位所受應力最大為565.8MPa，出現在兩模芯外側的4個橋上；而下模受到最大應力也只是458MPa，結合有關H13鋼許用應力的資料及以往經驗可以得出，該模具設計方案比較理想，強度足夠。而上模受壓最大下沉量也僅僅為0.20mm。一般情況下，我們可以通過觀察上模下沉情況，分析模具受壓中心是否就是模具的正中心，以防止模芯扭擰，該模是上下左右對稱的模具，這點可以不考慮。
F. 下模受壓下沉：
圖10
從圖中可以看出下模的工作帶受鋁流體的沖擊壓沉了最多0.10MM，出現在角位。
G. 結果分析及優化
從出料速度的云圖中可以看出：最快的速度出現在四周靠近中間的懸臂處；最慢的速度出現在兩個模芯的上下壁厚最薄的懸臂上；結合以往經驗，整體出料趨勢形狀最好呈中間凹陷狀，這樣的出料趨勢目的是為了防止型材中間部分由于下模彈變，而引起促流導致該部分出料快甚至起波浪；通過比較上下模彈變量的大小來給予長懸臂部分出料速度的補償，所以模芯間的橫邊是要比模擬的結果要更快一些；彈變對于幾懸臂的影響也是可以預料得到的；而兩模芯偏壁量并不大，只是會對外側面產生一點點阻礙作用；基于以上考慮，設計人員對設計方案做了以下的修改：

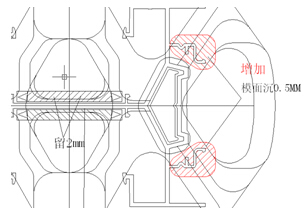

圖11 壁厚薄的懸臂下模精沉

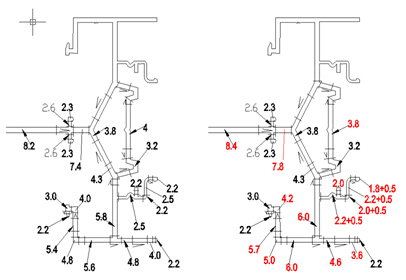

圖12 工作帶修改情況
從圖中可以看到，設計在型材外端壁厚最薄的4支懸臂做了精沉處理，考慮到工作帶過短會容易引起下模失效，要使該處速度盡可能加快，在焊合室入料面精沉，是有效的方法；除了大幅度的修改工作帶調整流速以外，還對應的修改了型材各處的壁厚，尤其是模芯間的橫面壁厚。經過大量經驗積累，我們知道，根據模擬結果下模各處下沉量的大小來對型材做預變形的補償，是基本合理的。5 鋁 型材實際試模情況
圖13鋁材擠壓模具上機試模后的料頭實拍
從實際擠壓的料頭可以看出，整體出料較平，各懸臂速度差異不大，且并沒有產生開收口等現象，鋁型材截面尺寸也在公差范圍內，一次試模合格，達到模擬分析目的。
6 結論
基于 HyperXtrude 鋁型材模具熱擠壓仿真系統，對鋁型材擠壓模具初始方案的穩態流動過程進行數值模擬，分析了型材出口處的金屬流動速度及模具結構的變形（包括上模模芯的偏移與下模工作帶的偏移引起流速變化），指出模具擠壓過程中潛在的問題并且做了相應的修改，以達到盡可能地減少試模次數的目的，從而減少了模具上機及維修所需的相關費用，并提高模具的產量與壽命，為鋁型材企業創造更大的效益。
1．針對特定型材提出一種分析方法，指出通過結合上下模的變形量做出相應的設計修改，以達到模具設計優化效果。
2．通過有限元分析, 證明了HyperXtrude的數值模擬分析能有效指導鋁合型材模具的設計, 發現潛在的問題并給予修正，提高設計的成功率,為鋁型材企業提高效益。
