鋁材模具三維圖的繪制過程詳解

   日期:2016-08-15     來源:網絡    瀏覽:6783    評論:0

1 今模具行業中主流繪制二維圖形軟件

    CAD-(COMPUTER AIDED DESIGN)指利用計算機及其圖形設備幫助設計人員進行設計工作。在設計中通常要用計算機對不同方案進行大體的計算、分析、比較,以決定最優方案;各種設計信息,不論是數字的、文字的或圖形的,都能存放在計算里,并能快速地檢索;設計人員通常用草圖開始設計,將草圖變?yōu)楣ぷ鲌D的繁重工作可以交給計算機完成;由計算機自動產生的設計結果,可以快速作出圖形,使設計人員作出判斷和修改;利用計算機可以進行圖形編輯、放大、縮小、平移和旋轉等相關圖形數據加工工作。現今模具行業中主流繪制二維圖形的軟件主要有AUTOCAD、CAXA等等。

1.1 計算機輔助設計AUTOCAD

    AUTOCAD是由美國ATODESK歐特克公司于二十世紀八十年代為微機上應用CAD技術而開發的計算機繪圖軟件包,經過不斷的完善,現已經成為國際上廣為流行的繪圖工具。

    AUTOCAD擁有良好的用戶界面,通過交互式菜單或命令行方式便可以進行各種操作。它的設計環境,讓非計算機專業人員也能很快地學會使用。在不斷實踐的過程中更好地掌握它的各種應用和開發技巧,從而不斷提高工作效率。

    AUTOCAD具有廣泛的適應性,它可以在各種操作系統支持的微型計算機和工作站上運行,并支持分辨率由320*200到2048*1024的各種圖形顯示設備40多種,以及數字化儀和鼠標器30多種,繪圖儀和打印機數十種,這就為AUTOCAD創造普及的條件。

1.2 AUTOCAD軟件具有以下優點:

    ①   具有完善的圖形繪制

    ②   具有完善的圖形繪制功能

    ③   可以采用多種方式進行二次開發或用戶定制

    ④   可以進行多種圖形格式的轉換,具有較強的數據交換能力。

    ⑤   支持多種硬件設備。

    ⑥   支持多種操作平臺。

    ⑦   具有通用性、易用性,適用于各類用戶。

2 現今模具行業中主流繪制三維圖形軟件

    三維圖(也稱為”三維立體圖”)是人類能夠讓人從中感覺到立體效果的平面圖像。觀察這類圖像通常需要采用特殊的方法或借助軟件。現今模具行業中主流繪制三維圖形軟件包括有solidworks、solidedge等。

2.1 Solidedge

    SolidEdge是Siemens PLM Software公司旗下的三維CAD軟件,采用Siemens PLM Software公司自己擁有專利的Parasolid作為軟件核心,將普及型CAD系統與世界上最具領先地位的實體造型引擎結合在一起,是基于Windows平臺、功能強大且易用的三維CAD軟件。

    SolidEdge概述它支持至頂向下和至底向上的設計思想,其建模核心、鈑金設計、大裝配設計、產品制造信息管理、有限元分析和產品數據管理等功能遙遙領先于同類軟件,是企業核心設計人員的最佳選擇,已經成功應用于機械、電子、航空、模具、造船等行業的大量客戶。同時系統還提供了從二維視圖到三維實體的轉換工具,您無需摒棄多年來二維制圖的成果,借助Solid Edge就能迅速躍升到三維設計,這種質的飛躍讓您體驗到三維設計的巨大優越性。利用Solid Edge的特性和優勢使用Solid Edge,您不僅能建立產品的三維模型,而且還能獲得完成精確設計的知識。工程助手能幫助您快速評估各種設計方案,從而優化機器性能和可靠性;企業知識庫能將所有經過驗證的設計經驗進行數字化保留,并快速應用到新產品中去;質量特性計算、設計參數監視器、運動分析、干涉檢查和其他多種內置工具,幫助您捕捉和實現您的設計理念。

2.2 SolidWorks

    SolidWorks是Windows原創的三維設計軟件。其易用和友好的界面,能夠在整個產品設計的工作中,SolidWorks完全自動捕捉設計意圖和引導設計修改。在SolidWorks的裝配設計中可以直接參照已有的零件生成新的零件。不論設計用"自頂而下"方法還是"自底而上"的方法進行裝配設計,SolidWorks都將以其易用的操作大幅度地提高設計的效率。SolidWorks有全面的零件實體建模功能,其豐富程度有時會出乎設計者的期望。用SolidWorks的標注和細節繪制工具,能快捷地生成完整的、符合實際產品表示的工程圖紙。 SolidWorks具有全相關的鈑金設計能力。鈑金件的設計即可以先設計立體的產品也可以先按平面展開圖進行設計。SolidWorks軟件提供完整的、免費的開發工具(API),用戶可以用微軟的 Visual Basic、Visual C++或其它支持OLE的編程語言建立自己的應用方案。通過數據轉換接口,SolidWorks可以很容易地將目前市場幾乎所有的機械CAD軟件集成到現在的設計環境中來。為比較評價不同的設計方案,減少設計錯誤,提高產量,SolidWorks強勁的實體建模能力和易用友好的Windows界面形成了三維產品設計的標準。機械工程師不論有無CAD的使用經驗,都能用SolidWorks提高工作效率,使企業以較低的成本、更好的質量更快將產品投放市場。

3 使用solidWorks繪制模具三維圖(只針對熱擠壓模具的上模具舉例說明)

3.1 對二維圖的處理

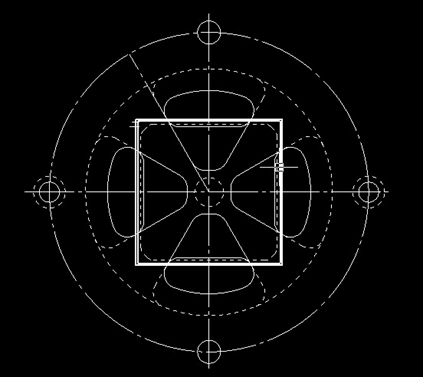

    1. 在電腦中查找相應的CAD圖紙。將分流孔圖形留下,其它元素都刪除(如圖1)。

對鋁材模具二維圖的處理

    2. 另保存成(.dxf)格式文件。

3.2 在SolidWorks上建立三維模型

    1. 文件→打開→在“文件類型”中選“DXF(*.dxf)”→選CAD部分所保存處理后的文件→“輸入到零件”。

在SolidWorks上建立三維模型第一步

在SolidWorks上建立三維模型第二步

圖2

圖3

    2.選“前視基準面”→ “插入”→ “草圖繪制”→ “圓”→選原點(0,0)為圓心隨意繪制一個圓→“標注尺寸”→標注圓直徑為模具最大直徑→點擊右上角圖標確認草圖(圖4)。

在SolidWorks上建立三維模型第三步

在SolidWorks上建立三維模型第四步

圖4

圖5

    3.選剛才繪制圓的那個草圖→“插入”→ “凸臺/基體”→ “拉伸”→如圖5在“給定深度”下中輸入模具厚度→ 點擊右上角按鈕確認特征。

    4.單擊入料口的平面,插入草圖,選取入料口的線,然后“轉換實體引用”→將斷開的線段延伸→使草圖中圖形為單一封閉圖形→單擊右上角按鈕確認草圖。用同樣的方法在出料口面選取出料口的線作出出料口的草圖(如圖6)。

    5.隱藏“草圖1”→ “插入”→ “切除”→ “放樣”→在“輪廓”中選剛才所繪兩圖形→按右上角鈕確認特征操作。如上方法繪出其它幾個分流孔(如圖7)。

鋁材模具分流孔繪制

鋁材模具分流孔繪制2

圖6

圖7

    6.選擇左圖中綠色沉橋面插入草圖(圖8)→選擇圖9中綠色工頭線 →“等距實體”→在“D”參數中輸入工頭下空刀參數 →“插入”→ “凸臺/基體” → “拉伸”→在“D1”參數中輸入工頭阻流包高度參數→按“gou.jpg”按鈕確認特征操作。

    7.“插入”→ “特征”→ “拔模”→選圖10中紫色面為中性面→選圖中綠色面為拔模面圖17→拔模方向向上→拔模角度為工頭阻流包斜度→按“gou.jpg”按鈕確認特征操作。

鋁材模具三維拔模面圖

鋁材模具三維拔模面圖2

鋁材模具三維拔模面圖3

圖8

圖9

圖10

    8.選上圖9紫色面插入草圖→選工頭線等距實體為工頭下空刀參數→“插入拉伸”→在”D1”參數中輸入工頭下空刀高度參數→按“gou.jpg”按鈕確認特征操作。

    9.在工頭下空刀頂面插入草圖圖10→選工頭線等距實體為工頭工作帶余量參數→“插入拉伸”→在“D1”參數中輸入工頭工作帶高度參數→按“gou.jpg”按鈕確認特征操作。

    10.在工頭工作帶頂面插入草圖圖11→選工頭線等距實體為工頭上空刀參數→“插入拉伸”→在”D1”參數中輸入工頭上空刀余量高度參數→按“gou.jpg”按鈕確認特征操作。

    11.在橋位面插入草圖→選“草圖1”中的橋位線轉換實體→選左圖中綠6色斜橋邊線轉換實體→選中圖中綠色阻流包邊線轉換實體→修剪各邊線如右圖,使各斜橋位為封閉圖形→“插入拉伸”→在“D1”參數中輸入模具厚度參數→取消“合并結果”前的“√”→按“gou.jpg”按鈕確認特征操作。

鋁材模具阻流包邊線轉換實

鋁材模具阻流包邊線轉換實2

鋁材模具阻流包邊線轉換實3

圖11

圖12

圖13

    12.隱藏主實體→“插入”→ “特征”→ “拔模”→如圖11、圖12、圖13→拔模方向向下→按“gou.jpg”按鈕確認特征操作出幾個斜橋位“拔模”。

    13.顯示主實體→“插入”→ “特征”→ “組合”→按“gou.jpg”按鈕確認特征操作。

顯示主實體→“插入”→ “特征”→ “組合

顯示主實體→“插入”→ “特征”→ “組合

顯示主實體→“插入”→ “特征”→ “組合

圖14

圖15

圖16

    14.“插入”→ “特征”→ “圓角”→輸入圓角半徑(如下圖17)→選圖中綠色邊線倒圓角如圖18、圖19、圖20、圖21、圖22、圖23。


圖17

112

114

115

圖18

圖19

圖20

116

117

118

圖21

圖22

圖23

    15.“工具”→”測量”→復核模具各高度尺寸如圖25 。

119

120

圖24

圖25

4 總結

     在眾多二維三維軟件中,進行簡單的介紹,并選取其中的一種作介紹如何建立模具的三維模型。CAD/CAE/CAM計算機輔助設計、模擬與制造一體化,CAD/CAE/CAM一體化集成技術是現代模具制造中最先進、最合理的生產方式。使用計算機輔助設計、輔助工程與制造系統,按設計好的模具零件分別編制該零件的數控加工程序是從設計到制造的一個必然過程。在具有現代模具設計制造能力的工廠內,該過程都是在CAD/CAE/CAM系統內進行的,其加工程序直接由聯機電纜輸入加工機臺,在編制程序時可利用系統中的加工模擬功能進行細致的模擬,將零件,刀具,平臺及刀具移動速度、路徑等顯示出來,以便觀察整個模具零件的加工過程和加工形狀,進而檢查程序編制的正確性,這對于復雜的多曲面的模具零件尤為重要。

    對于現代化工業大量生產,高速發展。對模具的需求的質量也越來越高。我們需要使生產過程更加簡便,更加高效率的生產出質量高的模具。因此在三維圖和二維圖的上需要的是更加準確與直觀的表示出設計的構圖。直觀地,正確地表達出設計思想,將實物在進入投產前進行評測、修改顯得尤為重要。這將是在未來發展過程中的一項重要項目。
