一、隔熱鋁型材的等效慣性矩計算方法
按JG 175-2009《建筑用隔熱鋁合金鋁型材》規定的隔熱鋁型材等效慣性矩的計算公式如下（在2005版就已經收錄了隔熱鋁型材等效慣性矩計算方法）：
其中:
Ief – 隔熱鋁型材等效慣性矩；
Is ---剛性慣性矩，按下式計算：
v ---作用參數，按下式計算：
? ---組合參數，按下式計算：
λ---幾何形狀參數，按下式計算：
c --- 彈性常數，是在縱向抗剪試驗中負荷—位移曲線的彈性變形范圍內的縱向剪切力增量△F與相對應的兩側鋁合金鋁型材出現的相對位移增量△δ和試樣長度l成積的比值，按下式計算：
A1—鋁型材1區截面積（mm2）；
A2—鋁型材2區截面積（mm2）；
S1—鋁型材1區形心；
S2—鋁型材2區形心；
S—隔熱鋁型材形心；
I1—1區鋁型材慣性矩(mm4)；
I2—2區鋁型材慣性矩；
α1—1區形心到隔熱鋁型材形心距離(mm4)；
α2—2區形心到隔熱鋁型材形心距離。

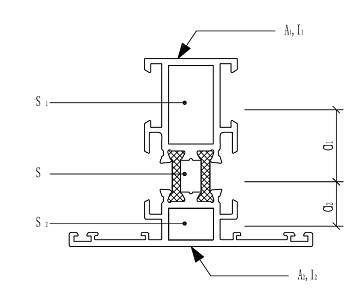

圖1 隔熱鋁型材截面
式中：
L--- 隔熱鋁型材的承載間距，單位為毫米；
α——1區形心與2區形心間距，單位為毫米；
E —— 鋁合金的彈性模量，單位為牛頓每平方毫米（N/mm2），E=70000N/mm2；
△F ——負荷--位移曲線上彈性變形范圍內的縱向剪切力增量，單位為牛頓（N）；
△δ——負荷--位移曲線上彈性變形范圍內的縱向剪切力增量相對應的兩側鋁合金鋁型材的位移增量，單位為毫米；
l —— 試樣長度，單位為毫米。
二、關于彈性常數c值

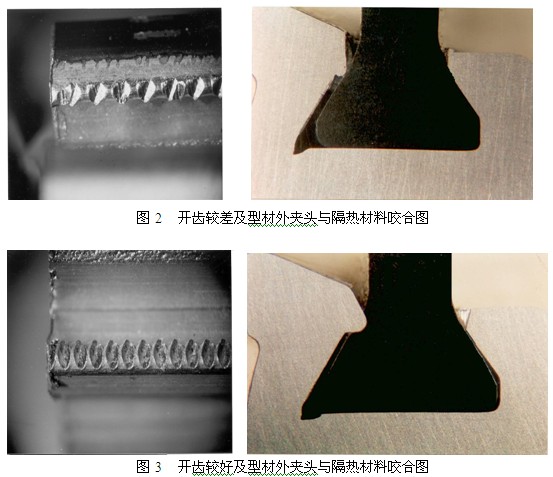

關于彈性常數c值，是在隔熱鋁型材縱向抗剪試驗中負荷—位移曲線的彈性變形范圍內的縱向剪切力增量△F與相對應的兩側鋁合金鋁型材出現的相對位移增量△δ和試樣長度l成積的比值。對于同樣的鋁材和隔熱材料，其決定因素是鋁材槽口開齒的鋒利情況和鋁型材滾壓過程的滾壓力的控制情況。當鋁型材槽口開齒較差，因?yàn)辇X較鈍，難以咬進隔熱材料（如圖2所示），所以隔熱鋁型材的縱向抗剪力是比較小的，直接影響其彈性常數c值，這也就使得隔熱鋁型材的等效慣性矩較??；反之隔熱鋁型材的有效慣性矩則比較大（如圖3所示）。

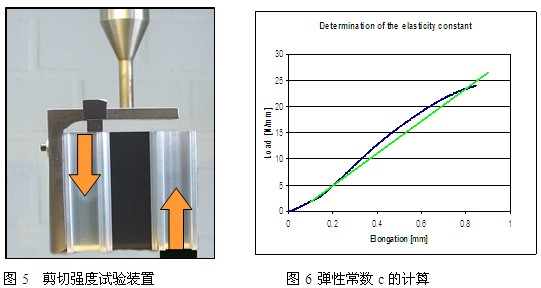

另外因?yàn)楦魺徜X型材的縱向抗剪試驗無論是按照國家標準GB 5237.6《鋁合金建筑鋁型材 第6部分：隔熱鋁型材》的規定，還是行業標準JG 175《建筑用隔熱鋁合金鋁型材》的規定，是出廠檢驗的必檢項目之一。而在做隔熱鋁型材縱向抗剪試驗中（如圖5）必然會得到隔熱鋁型材的負荷—位移曲線圖（如圖6）。
這樣我們就可以根據圖6來計算該批鋁型材的彈性常數c值：
從而來計算出該批隔熱鋁型材的等效慣性矩，用于工程驗算。
如果是前期設計計算，設計人員可以先根據工程實際情況和已經有大致合作意向的幾家鋁型材廠的生產水平，大致的設定一個用于工程前期設計計算的彈性常數c值。后續的工程進行中基本上都是按照此指標來設計驗算和驗收鋁型材廠的隔熱鋁型材。
三、隔熱鋁型材強度計算案例
在上海市浦東新區（7度設防、設計地震基本加速度0.10g）.某建筑高128m，層高3.6m，分格(B*H)1.2m*1.5m，采用構件式(明框)幕墻。
上海市基本風壓：W0=550N/m2
風壓高度變化系數：uZC=0.713(128/10)0.40=0.713(Z/10)0.40=1.977 (JGJ102、JGJ133)
ufC=0.734(128/10)0.22=0.734(Z/10)0.22=0.4189
瞬時風壓陣風系數：βz=1.56 (JGJ102、JGJ133)
風荷載體型系數：uS=0.8 (JGJ102、JGJ133)
地震作用標準值：qEK=ΒE*αmax*GAK =5*0.08*400=160N/m2 (GB50011、JGJ133)
風荷載標準值：WK=βzμZμSW0*1.1=1.56*0.8*1.977*550*1.1=1493N/m2
風荷載設計值：W=1.4 WK =1.4*1493=2090N/m2
風荷載線荷載設計值：qW=BW=1.2*5652=2508N/m
地震作用設計值：qE=1.3 qEK =1.3*160=208N/m2
地震作用線荷載設計值：qE線=BqE =1.2*208=250N/m
風荷載與地震作用組合：q= qW +0.5 qE線=2508+0.5*250=2633N/m=2.633N/mm
A .選料:M= q L2/8=6.932*36002/8=11229840N?mm
W=M/(1.05*fa)=11229840/(1.05*85.5)=125089mm3
qWK=BWK=1.2*1493=1792N/m=1.792N/mm
qEK面=B qEK =1.2*160=192N/m=0.192N/mm
I=5*(qWK+0.5qEK面)L3/384E(l/180)=5*(1.792+0.5*0.192)*36003/[384*0.7*105*（3600/180）]=2949326mm4
I=5*(qWK+0.5qEK面)L4/384E(20)=5*(1.792+0.5*0.192)*36004/（384*0.7*105*20）=2949326mm4

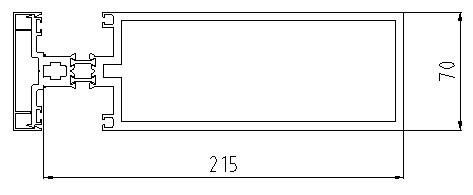

選用215系列 6063 T5狀態 立柱： A0=3043mm2 t=5mm，彈性常數c=103N/mm2。
圖7

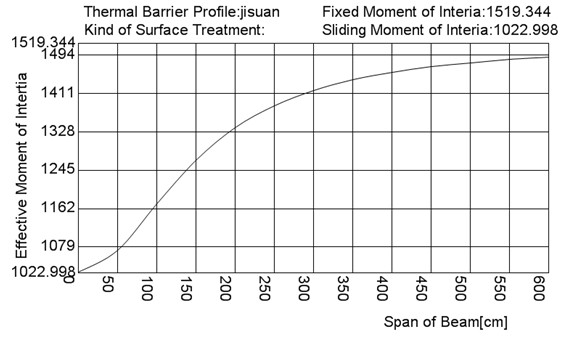

按JG175規定的隔熱鋁型材等效慣性矩計算方法，將不同的承載間距代入公式，得到該鋁型材的等效慣性矩—承載間距曲線圖（如下）：
當承載間距L=3600mm時，對應的等效慣性矩Ief=14412040mm4，抵抗彎矩W=141439mm3，面積矩S=98079mm3。
B. 強度驗算:
幕墻自重線荷載標準值：GK=BGAK =1.2*400=480N/m
立柱承擔自重標準值：NK= GK L=480*3.6=1728N
立柱承擔自重設計值：N=1.2NK =1.2*1728=2074N
采用 SG+Sw+0.6SE組合
σ=N/A+M/(1.05W)=2074/3043+11229840/(1.05*141439)=76.3N/mm2＜85.5N/mm2
滿足要求。
C. 撓度驗算: 采用SW+0.6SE組合
qWK=BWK=1493*1.2=1792N/m=1.792N/mm
qEK=BqEK =160*1.2=192N/m=0.192N/mm
u=5*(qWK+0.5qEK面)L4/384EI=5*(1.792+0.5*0.192)*36004/（384*0.7*105*14412040）=4.09mm＜20mm
u/L=4.09/3600=1/879＜1/180
滿足要求。
D. 抗剪強度驗算 采用SW+0.5SE組合
VW=WBL/2=2090*1.2*3.6/2=4514N
VE=qEBL/2=208*1.2*3.6/2=449N
V=VW +0.5VE =4514+0.5*449=4739N
τ=VSS/It=4739*98079/(14412040*5)=6.45N/mm2＜49.6N/mm2
滿足要求。
四、結束語
隔熱鋁型材的等效慣性矩不論是在中國還是在歐洲都有相應的標準進行規范，那么不論是我們工程設計人員，還是設計計算軟件的開發者，我們都應該相應的跟進和遵守。本文介紹了隔熱鋁型材的強度計算方法，并闡述了隔熱鋁型材等效慣性矩及其影響因素彈性常數c值。
