1 引言
陽極氧化是鋁型材表面處理普遍應用的工藝，在陽極氧化工藝過程中目前廣泛使用的氧化電源是晶閘管整流電源。晶閘管整流電源作為一種具有非線性特性的產生諧波的設備，其從電網取用的電流是非正弦波形，其諧波分量使系統正弦電壓產生畸變。隨著鋁型材工廠產能的不斷擴大，氧化電源的功率等級不斷提高，目前單機輸出已達到25KA，工廠內使用的氧化電源的數量也越來越多。大量使用晶閘管整流電源作為鋁型材氧化電源，必然會造成鋁型材工廠內的供電系統諧波污染嚴重，功率因數不達標，能源損耗嚴重，在國家對電網質量要求日趨嚴格，大力提倡節能降耗的今天，采用合適的方案對氧化電源所產生的諧波進行治理，并提高其功率因數，具有很好的現實意義。
2 諧波的定義及危害
2.1 諧波的定義
供電系統諧波的定義是對周期性非正弦電量進行傅立葉級數分解，除了得到與電網基波頻率相同的分量，還得到一系列大于電網基波頻率的分量，這部分電量稱為諧波。諧波頻率與基波頻率的比值（n=fn/f1）稱為諧波次數。電網中有時也存在非整數倍諧波，稱為非諧波（Non-harmonics）或分?jǐn)?shù)諧波。諧波實際上是一種干擾量，使電網受到“污染”。電工技術領域主要研究諧波的發生、傳輸、測量、危害及抑制，其頻率范圍一般為2≤n≤40。
2.2 諧波的危害
電力諧波的大量存在會直接影響用電的安全性、可靠性、經濟性、以及生產工藝和產品品質的穩定性?？偟恼f(shuō)來，主要表現在以下幾個方面：
（1）供用電設備在高頻分量作用下，集膚效應增大、渦流、磁滯等影響增加，引起異常過熱，損耗大為增加；
（2）由于諧波頻率的疊加影響導致頻率不穩，使旋轉電機轉速不穩，附加損耗增加，供用電設備機械振動加大，甚至發生機械諧振；
（3）諧波成份使電流和電壓波形產生畸變，波峰的畸變會使對峰值敏感的設備或元件受影響(如過電壓引起擊穿或過電流引起誤動) ，而波形過零點的畸變直接對測控元件或設備產生干擾和誤動。
3 氧化電源諧波分析
3.1 氧化電源工作原理
氧化電源采用三相六脈波整流方案，原邊晶閘管調壓，副邊二極管整流。整流變壓器選用雙反星形五芯柱變壓器?？刂葡到y(tǒng)由調節控制單元、IOP觸摸屏、PLC調節器等部分組成。如下圖1是氧化電源系統框圖。

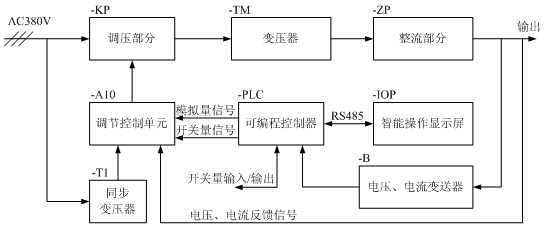

圖1 鋁型材氧化電源系統框圖
3.2 氧化電源的諧波分析與計算各種晶閘管電路產生的諧波次數與其電路形成有關，稱為電路的特征諧波。對稱三相變流電路的網側特征諧波次數為：
n=kp±1 k=1、2、3…（正整數）
式中p為一個電網周期內脈沖觸發次數（或稱脈動次數）。
進行諧波分析和計算最有意義的是特征諧波，如5，7，11，13次等。工程上也主要考慮濾除諧波源設備的特征諧波，其它諧波含量很小可以忽略。
由上圖1氧化電源系統框圖可見，氧化電源是一種典型的六脈沖整流設備，其特征諧波是5、7、11、13次諧波等，可以依據六相整流設備理論計算模型計算整流電源產生的各次主要諧波電流值：其中，5次I5 ≈0.175 I1、7次I7 ≈0.11 I1、11次I11 ≈0.045 I1、13次I13 ≈0.029 I1。這在工程應用上已經足夠精確。按380V電網側短路容量10MVA計算，額定輸出DC24KA/22V的氧化電源380V總進線側各次諧波電流計算值如下表1所示，諧波治理要以該表為依據，以滿足國標限值為治理目標。

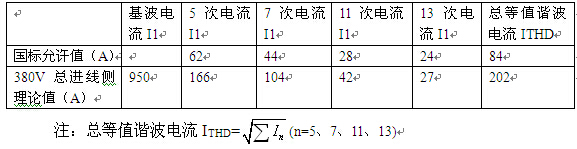

表1 氧化電源進線諧波電流和國標允許值
4 氧化電源諧波治理方案
4.1 方案選擇
鋁型材氧化電源特征諧波為5次、7次以及11次、13次諧波，其它諧波含量很少，可以忽略。并且氧化電源在為氧化槽提供直流電的過程中，輸出保持恒定，而且無特殊情況一般都保持較高功率或額定輸出，因此可以將氧化電源看成是一種諧波含量穩定，諧波成分單一，功率較大的直流電源設備和諧波源設備。
對于這樣一類大功率諧波源，從經濟性、可靠性等角度分析，采用低壓LC無源濾波補償裝置是合適的。無源濾波補償裝置采用串聯諧振原理，由電力電容器、電抗器和電阻器等適當組合而成，組成若干單調諧及高通濾波支路，和諧波源并聯運行，除具有無功補償作用外，最重要還可以吸收諧波電流，有效地減小諧波量。該裝置的優點是結構簡單，運行可靠，維護方便。
從安裝角度分析：無源濾波補償裝置適用于在諧波源處就地治理安裝，集中補償將很難避免諧振發生；對于氧化電源這樣大容量的諧波源來說，就地治理也比較經濟合理，效果最好，可以有效減少諧波電流在傳輸電纜上造成的功率損耗。
另外，氧化電源引起諧波超標的主要是5、7次諧波，所以從工程角度考慮，濾波補償方案以吸收5、7次諧波為主；同時設計上還兼顧考慮對11、13次諧波部分吸收作用。
下圖2是DC24KA/22V氧化電源配套低壓無源濾波補償裝置一次系統圖：
圖2 低壓無源濾波補償裝置一次系統圖
4.2 仿真分析及校驗
采用低壓無源濾波補償方案，用仿真軟件分析比較了多種效果。由于系統中的實際諧波量比較大，在相同基波的補償容量下，采用5、7次濾波組合有利于對系統的實時無功補償及最大限度吸收5,7次諧波電流，同時避免對對其它次諧波放大。由于系統中11次及以上諧波分量本身就比較小，故不會產生太大影響。
濾波補償裝置投入后系統穩定，不會與用戶供電系統發生整數次的特征諧波放大，且對系統的5次諧波吸收率達到了75%以上，7次諧波電流吸收率達到60%以上，11次及以上諧波電流平均吸收率也達到40%以上。下表2列出了低壓無源濾波補償裝置投入后氧化電源總進線側諧波值的減小情況，圖2是用福祿克電能質量分析儀FLUKE 43B實際測到的濾波補償投入前后對比圖。由表2數據和圖3對比圖可見：無源濾波補償設備投入后運行穩定，濾波效果明顯，可以達到國標要求，平均功率因數達到了0.92以上。

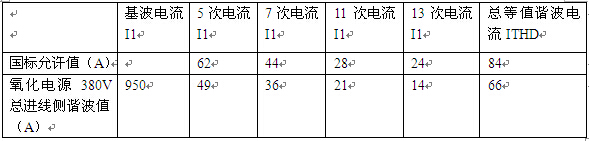

表2 投入濾波器后氧化電源總進線側諧波值

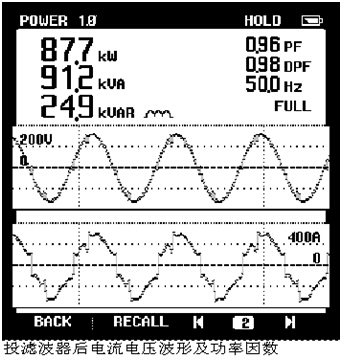

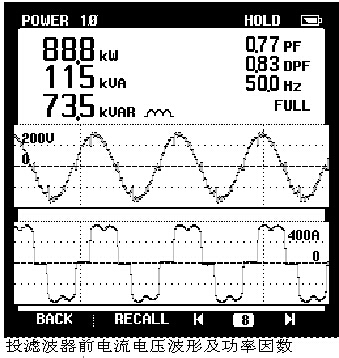

圖3 濾波補償投入前后對比圖
5 結論
本文提出了一種鋁型材氧化電源的諧波治理和無功補償方案。對氧化電源的諧波進行了分析，并對低壓無源濾波補償裝置進行了設計，最后根據工程實踐對裝置的濾波補償效果進行了仿真分析及校驗。鋁型材氧化電源就地安裝低壓LC無源濾波補償裝置，結構簡單可靠，經濟成本合理，濾除諧波、無功補償效果及節能明顯，具有很好的實用性和推廣價值。
