某鋁材公司對2010年全年氧化不良品統計的結果發現，著色色差缺陷占了總不良品的16.9%，排第三位（見表1）。

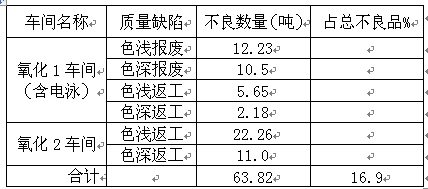

表1 2010年某公司色差統計

對于本身生產量不多的著色料來說，這個比例的缺陷其實是嚴重的。雖然單錫鹽和雙鹽著色是屬于老工藝，但因關鍵崗位人員流動、客戶對質量要求更苛刻等的原因，不少工廠存在色差問題。這里有必要提出討論。

幾乎所有的關鍵工序對錫鹽（包括雙鹽）著色型材都帶來影響，如熔鑄的材質、擠壓的工藝、堿洗出光、氧化的導電和膜層等等，這里就不加以敘述，僅對著色槽本身的控制進行討論并提供數據。

1、關于電流電壓的控制

電解著色大都采用正弦波交流電，電壓在8～20伏，古銅色通常以15～18V為宜，淺色系可選用稍低的電壓，但太低和太高色調均偏青黃。為獲得一定的色調必須保持恒定的電壓。著色開始時沖擊電流很大，數秒鐘后迅速降低，約兩分鐘后穩定。電流密度在0.2～0.8安/分米2之間，理論上增大電壓可以加速著色速度（見表2），但電壓太高時并不完全是這樣。實驗證實，電壓在12～16伏時，著色速度最快，因此在生產深顏色鋁材時，要根據所采用的電解液成分，確定著色速度最快的電壓，盡量縮短著色時間。當電壓高于20伏后，著色膜容易析氣，甚至出現剝落的現象。這是由于電壓過高，電流密度也增高，析氫劇烈，將阻擋層脹破而產生著色膜的剝落。

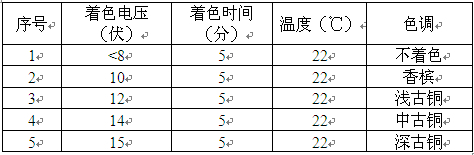

表2 著色電壓對著色速度的影響

隨著電壓和著色時間的不同，將會使用著色的色調發生變化。因此，通常是以控制電壓和時間來控制著色的色調。下表（見表3）是以錫鹽為基的電解液，在不同著色電壓和著色時間下，色調變化的試驗情況。

著色時型材先在著色液中浸泡一分鐘后軟起動，在30～60s內升至額定電壓。

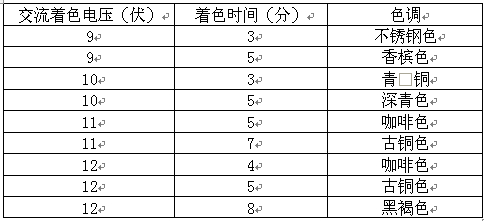

表3  電壓、時間與色調關系

2、關于槽液溫度控制

隨電解液溫度的升高。離子擴散速度加快，著色速度也加快，色調加深。反之，則著色慢、色淺。但溫度過高，會加速亞錫鹽的氧化和水解。而溫度太低，著色速度太慢。據資料介紹，電解液溫度在15～25℃范圍內，對所著顏色影響不明顯。當溫度從16℃升到22℃的變化時，所著的色從青古銅色變為紅古銅色。為在規定的電壓和時間下得到同一色調，著色液的溫度也必須控制，如在16～25℃之間選好一設定值后，溫差應控制在 1～ 2℃。

3、關于色調控制

對于著青銅古銅色，也可通過微調達到預想效果。提高亞錫和游離硫酸量，色調由正黃向黃橙偏移；緩慢升壓偏橙黃，升壓快偏亞黃；電壓太低或太高均偏青黃；提高或添加酒石酸、氨基磺酸會使色調偏黃橙，添加檸檬酸會使色調偏青。含鐵雜質大于0.23%的型材均開始偏青黃，隨含鐵量增加而偏暗青，難以得到漂亮的色調。有關參數對色調影響的試驗見表4。

為獲得某一要求的色調必須固定電壓、溫度和著色時間等三要素。

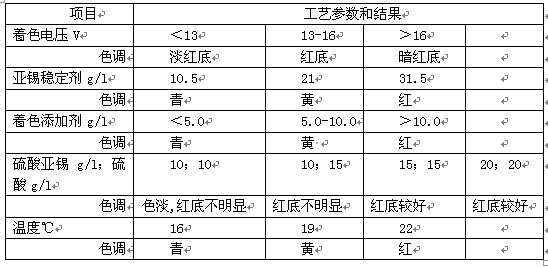

表4  色調參數試驗表

4、關于雜質對槽液的污染

以下提供各種雜質對著色的影響的試驗結果見表5。往往新配槽時生產的著色料很穩定，1-2年后著色速度變慢、色調變青，電壓要調高，就是雜質污染的結果。生產中特別注意前道水洗水質的管理，防止及減少雜質的帶入。

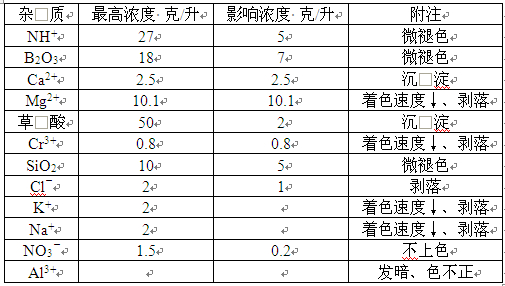

表5 雜質對著色效率的影響

5、關于著色穩定劑（添加劑）的影響

Sn2+離子易被一切氧化劑所氧化，然后水解成膠狀的Sn(OH)2 和Sn(OH)4沉淀于槽底或懸浮于溶液之內。在著色過程中，以下幾種情況都會促成氧化和水解。

1）由槽液攪拌引起的氧化

為了使槽液的溫度、濃度均勻，對著色槽液進行了攪拌，盡管避免用空氣直接攪拌而采取循環泵，還是會使槽液與空氣接觸的機會增加，在與空氣接觸中會發生二價錫易被氧化為四價錫的反應。

2）電極反應時發生的氧化和水解

當電極處于陽極半周時，會發生氫氧根失電子生成氧氣的反應：

4OH-＋4e→ O2+2H2O     (1)

著色過程中，Sn2+在電極反應中易與（1）式反應中氧作用發生氧化，同時，由于反應中會使局部pH值升高，促使槽中的Sn2+和Sn4+離子水解反應：

Sn2++2OH-→Sn(OH)2↓ （2）

Sn2++4OH-→Sn(OH)4↓ （3）

由于以上反應的存在以及常規亞錫穩定劑等因素，槽液隨使用時間的加長，懸浮混濁也越加嚴重，以致影響到顏色的色差、色不正和后期的電泳。

好的著色穩定劑應該具有一定的綜合能力，能有效防止Sn2+離子沉淀水解，還要有加速離子化，提高分散能力的作用。

筆者研究出一種高效能的著色穩定劑，能將懸浮混濁的舊槽液逐步變清。該穩定劑可對舊的槽液保持兼容性，不用停產清槽，一般在10天至一個月內槽液變清，并將混濁物沉降于槽底，利用以后的節假日停產再來清除。該穩定劑可確保以后的生產過程也不會出現渾濁現象。2010年在廣東某型材公司已經經過驗證，使用至今槽液都是清澈的。

6、關于水洗控制

陽極氧化后在第一道水洗槽中不準停放，在第二道水洗槽中停放時間不要超過3分鐘，即進入著色，以避免水槽中硫酸對氧化膜產生不良的影響。第二道水洗槽要求pH≥2.5。著色計時完畢后，立即起吊轉入下道水洗槽再對色，不可在著色槽中停留，嚴格控制空中起吊轉移時間。著色后的第二道水洗槽要求pH≥３。要注意在水洗過程中，膜孔中的著色金屬鹽極易受到水中酸性物質的浸蝕，導致褪色。

7、光源照明要求

實驗證明，光源照明達到標準照明度D65，是對色或檢驗著色材特別是香檳鋁型材應具備的設施。如果照明度欠佳，則對色會產生困難。晚上最好用多支日光燈照明，也可用碘鎢燈對色。水銀燈下難以看出色調的差別。著色員的經驗很主要，單純的色深淺很容易判斷，但型材與色板表面預處理狀態的差別，比如噴砂的強弱、堿洗的程度，還有色調的差別，直接影響色差的判定。往往在濕狀態下對準的顏色，干燥后呈現出色差，著色員必須憑經驗來掌握預留量、判定補色和退色時間。

總結 ：通過對古銅槽著色的電流電壓、溫度、雜質、穩定劑、前后水洗等的論述，闡明它們對色差色調的影響。雖然單錫鹽和雙鹽著色是屬于老工藝，因關鍵崗位人員流動、客戶對質量要求更苛刻等的原因，不少工廠存在色差問題。這里有必要提出討論，提醒著色生產中要注意的問題。
