1 現今模具行業流行的三維建模軟件

1.1 現今模具行業中主流繪制二維圖形軟件

CAD-(COMPUTER AIDED DESIGN)指利用計算機及其圖形設備幫助設計人員進行設計工作。在設計中通常要用計算機對不同方案進行大體的計算、分析、比較，以決定最優方案；各種設計信息，不論是數字的、文字的或圖形的，都能存放在計算機里，并能快速地檢索；設計人員通常用草圖開始設計，將草圖變?yōu)楣ぷ鲌D的繁重工作可以交給計算機完成；由計算機自動產生的設計結果，可以快速作出圖形，使設計人員作出判斷和修改；利用計算機可以進行圖形編輯、放大、縮小、平移和旋轉等相關圖形數據加工工作。現今模具行業中主流繪制二維圖形的軟件主要有AUTOCAD、CAXA等等。

1.1.1 計算機輔助設計AUTOCAD

AUTOCAD是由美國ATODESK歐特克公司于二十世紀八十年代為微機上應用CAD技術而開發的計算機繪圖軟件包，經過不斷的完善，現已經成為國際上廣為流行的繪圖工具。

AUTOCAD擁有良好的用戶界面，通過交互式菜單或命令行方式便可以進行各種操作。它的設計環境，讓非計算機專業人員也能很快地學會使用。在不斷實踐的過程中更好地掌握它的各種應用和開發技巧，從而不斷提高工作效率。

AUTOCAD具有廣泛的適應性，它可以在各種操作系統支持的微型計算機和工作站上運行，并支持分辨率由320×200到2048×1024的各種圖形顯示設備40多種，以及數字化儀和鼠標器30多種，繪圖儀和打印機數十種，這就為AUTOCAD創造普及的條件。

1.1.2 AUTOCAD軟件具有以下優點：

①可以采用多種方式進行二次開發或用戶定制。

②可以進行多種圖形格式的轉換，具有較強的數據交換能力。

③支持多種硬件設備。

④支持多種操作平臺。

⑤具有通用性、易用性，適用于各類用戶。

2 現今模具行業中主流繪制三維圖形軟件

三維圖紙也就是實體圖，是人類能夠讓人從中感覺到立體效果的平面圖像。觀察這類圖像通常需要采用特殊的方法或借助軟件。現今模具行業中主流繪制三維圖形軟件包括有solidworks、solidedge、mastercam等。

2.1 Solidworks

SolidWorks軟件是世界上第一個基于Windows開發的三維CAD系統，由于技術創新符合CAD技術的發展潮流和趨勢，Solidworks軟件功能強大，組件繁多。 Solidworks 功能強大、易學易用和技術創新是SolidWorks的三大特點，使得SolidWorks成為領先的、主流的三維CAD解決方案。SolidWorks 能夠提供不同的設計方案、減少設計過程中的錯誤以及提高產品質量。SolidWorks 不僅提供如此強大的功能，同時對每個工程師和設計者來說，操作簡單方便、易學易用。

2.1.1 SolidWorks軟件具有以下優點：

①提供了直接繪制三維草圖的功能，在友好的用戶界面下，像繪制線架圖一樣不再局限于平面，而是可以在空間直接畫草圖。此外，3D草圖還可作為裝配環境下的布局草圖進行關聯設計。

②提供了動畫功能，可以生成實體裝配過程、爆炸過程、運動過程的動畫文件，同時也可生成各個過程的組合動畫文件。

③提供了友好的界面。圖形菜單設計簡單明快，形象化，一看便知。系統的所有參數設置全部集中在一個選項中，容易查找與設置。實體的建模與裝配完全符合于自然的三維世界，特別是裝配約束的概念非常簡單且容易理解。對實體的放大、縮小、旋轉等操作可以在任何命令過程中使用，實體的選取非常容易和方便。

④建模迅速，操作靈活，是一種尺寸驅動且基于特征的三維設計軟件，構造歷史可供事后修改，更加適合學生在制圖綜合實踐中使用。

2.2 MasterCAM

MasterCAM使用CAD的設計功能設計出圖紙，而用CAM的功能編制出刀具路徑（NCI），最后通過NC程式輸入數控機床，加工成型。

2.2.1 MasterCAM的主要用途

MasterCAM分CAD和CAM兩部分

使用MasterCAM的CAD在計算機上進行圖形設計，然后在CAM中編制刀具路徑（NCI），通過后處理轉換成NC程式，傳送機床立即可以加工，CAD/CAM大大地節約了時間、資源和產品成本，因此可以提高工作效率和加工精度。

模具設計和制造是工業一項非常重要的工作，而且在制造上是一件很復雜的工作，要具有高度的專業化技術，過去依賴高級老師傅來完成這項工作，但因為各個師傅的工作方法和經驗不一樣，所以制造的工件不完全相同，且壞了修復很困難。經過長期的研究，設計NC機床，加工一個模具，先根據產品圖紙編制加工程式，然后進行加工，編程是一個復雜而煩瑣的工作，通過多種公式計算，才能編制程序。后來有了MasterCAM、Pro/E或UG等軟件，徹底解決這些問題，主要按尺寸復雜計算繪制加工二維或三維圖形，即可以很快的自動將程式編制好，并進行加工。

2.2.1.1 CAD部分

CAD部分的功能有：

①可繪制二維和三維圖形，標注尺寸等各種編輯功能。

②提供圖層色設計，可隱藏和顯示圖層，使繪圖變得更簡單，顯示更清楚。

③提供字形設計，對各種標牌的制作提供更好的方法。

④可構建曲線的交線、延伸、修剪、順接、打斷、倒角、倒圓角等操作。

⑤圖形可轉換至AutoCAD或其他軟件，也可從其他軟件轉換至Mastercam。

⑥6Mastercam可以進行實體模型的制作。

2.2.1.2 CAM部分

CAM部分的功能有：

①分別提供2D、2.5D、3 D 模組。

②提供外形銑削、挖槽、鉆孔加工。

③提供曲面加工，粗加工可用7種加工方法。

④提供曲面精加工，精加工可用10種加工方法。

⑤提供線框模型曲面的加工。

⑥提供多軸加工。

⑦提供刀具模擬顯示，編制NC程式，可顯示運行情況，估計加工時間。

⑧提供刀具路徑實體模型，檢驗真實顯示實體加工生成的產品，避免達到車間加工發生錯誤。

⑨提供多種后處理程式，以供各種控制器使用。

⑩可建立各種管理，如刀具管理、操作管理，以及工件設置和工作報表。

3 使用solidWorks三維建模

利用solidWorks建模可以很直觀地查看模具的效果圖。根據效果圖可以為模具體設計師更完善設計，同樣減少加工過程中的出錯情況。更好地加強高級老師傅與設計的技術交流。在這里我們以擠壓模（分流模）為例子。

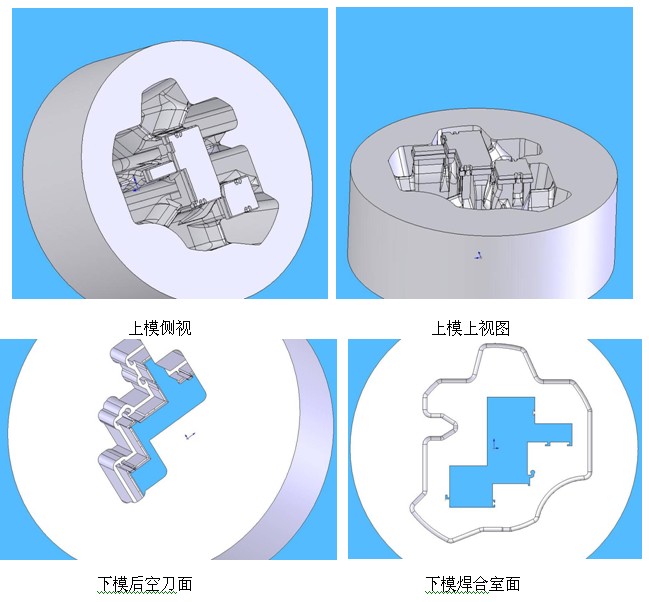

如下圖所示：（平面圖跟實體不是同一張圖紙）

由于solidWorks可以對實體實時的放大、縮小、旋轉等操作讓模具設計師更直觀成型后的模型，加強了模具師傅跟模具設計師交流。從而減少不必要的矛盾，減少生產成本，提高生產效益。

4 使用Mastercam三維建模與編程

利用Mastercam可以構建各種不同的實體，可以進行修剪、倒角、倒圓角、布爾運算、挖空實體等，來編輯和修改原有實體。這樣可加快曲面的構建，也可以在實體上編制刀具路徑。下面我們以銅電極的編程舉例說明。

下模一級空刀銅電極：

⑴在CAXA中保留產品圖形線、空刀線、模具中心線，另存為Auto CAD 2004版DWG文件。

⑵用CAD打開上術所存文件，將所有線段合并為多段線，將產品圖形中工頭線向內偏移空刀邊界線。

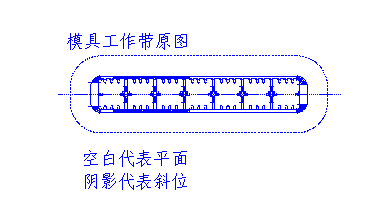

⑶將設計圖中工作帶圖形復制到以上空刀圖形文件中，如圖一所示。

⑷移動圖形將分中點移到0,0點，然后另存為R12版DXF文件。（以上步驟也可以在Mastercam上完成）

⑸打開Mastercam，進入主界面。導入上述DXF文件。（快捷鍵F-V-D-R）。

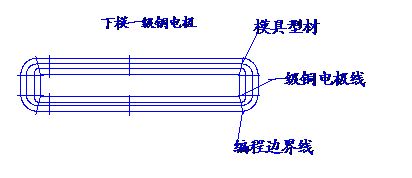

⑹把銅電極線向上偏移5MM，作為編程線。此處偏移必須是復制，即使Z+5(構圖面為府視圖)

⑺平移高低點：XTCD(平移-選擇串連)，如圖二所示。圖中工作帶平面區域至設計圖中工作帶參數Z軸負值(構圖面為府視圖)

⑻做高低點平面：CUTFC(曲面修整-平面修整-選擇串連)，如圖三所示 。

⑼做高低點斜面：CULS(舉升曲面-選擇單體)。若空刀線沒有完全包裹住的斜面延伸，需要用“曲面修剪”[CUTC]工具修剪曲面。

⑽平移所有圖素到設計圖中下模工作帶高低點最小數值減0.2mm后的正值(構圖面為府視圖，Z+XX.XX)。注意平移圖素不包含步驟(6)的編程線。

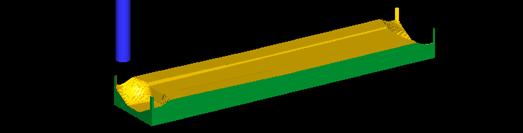

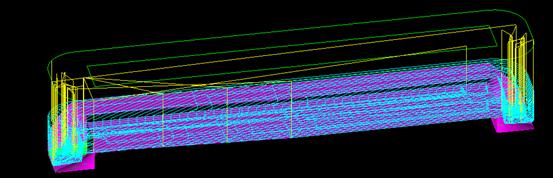

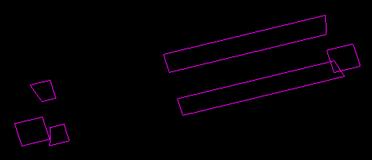

⑾銅電極編程包含粗加工與精加工。其中粗銑高低點：TURKAUD(所有曲面，曲面粗加工-挖槽)，精銑高低點：TUFPAUD(所有曲面，曲面精加工-平行銑削)。兩者的編程的邊界線為步驟(6)的編程線。產生的刀路如圖四所示。其中實體切削驗證如圖五所示。

以上是利用Mastercam進行下模一級空刀銅電極的編程過程。

圖一

圖二

圖三

圖四

圖五

5 總結
隨著工業技術的發展，生產科研中常會用到一些形狀復雜或高硬度材料的零件。這些零件的材料，采用傳統的切削、磨削方式很難達到預定的加工效果。為此科學工作者便尋求更有效的解決辦法，在模具加工過程中新的工藝應運而生。其中，三維建模起到非常關鍵的作用。工程師可以更加直觀地觀察模具的效果圖，可以及時地完善設計。 CAD/CAE/CAM計算機輔助設計、模擬與制造一體化，CAD/CAE/CAM一體化集成技術是現代模具制造中最先進、最合理的生產方式。使用計算機輔助設計、輔助工程與制造系統，按設計好的模具零件分別編制該零件的數控加工程序是從設計到制造的一個必然過程。

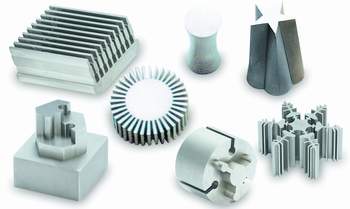

對于模具行業內擠壓模具，鋁型材擠壓技術有理論性強，工藝技術性高等許多重要特點，它是金屬材料工業生產、新材料制備與加工的重要方法之一。在現在或未來將對節能降耗、簡化生產工藝、提高成品率與生產效率等方面模具三維建模編程與應用必然起一個主導的作用。
