1 前言

在當今城鎮商品房建筑和農村自筑房當中，鋁合金門窗以顏色多樣，結構、款式新穎美觀，強度高、水密性好等優點深受廣大清費者歡迎。但近年時有發生由于因施工安裝過程中未對鋁型材做好相應防護措施，。使用一段時間后，個別鋁合金門窗型材出現局部異常腐蝕現象，從而造成用戶、施工單位和鋁合金型材生產廠家就此發生爭議。筆者根據多年工作中收集的一些鋁合金門窗型材異常腐蝕現象資料，對造成異常腐蝕的原因進行調查，并進行簡要分析，總結出一些可行的預防措施以和大家一起分享。

鋁型材表面的局部腐蝕情況分析 鋁表面的局部腐蝕，如點腐蝕與晶間腐蝕均使腐蝕疲勞強度大大下 降。 空氣的相對濕度對鋁合金腐蝕疲勞壽命的影響很小，極低的相對溫度 (＜5%)能適當地提高鋁合金的疲勞壽命。水顯著降低鋁合金的腐蝕疲 勞強度，不同的水(軟化水、硬的自來水、海水)對腐蝕疲勞強度影響 幾乎相同，而它們對鋁合金其他腐蝕的影響卻有很大的差別。 對 SCC 抗力強的合金與狀態不一定抗腐蝕疲勞。Cu 提高 Al-Zn-Mg 系合金的SCC，也提高它們的腐蝕疲勞強度。表面噴丸處理能提高疲 勞壽命。不過噴丸處理不可過度，以免過量塑性變形引起剝落腐蝕與 SCC 敏感性。表面涂防腐油漆對腐蝕疲勞的降低是有益的。

通過對各地異常腐蝕情況的現場調查與分析，經分類整理，鋁合金門窗型材異常腐蝕現象大致可以分為以下三種：

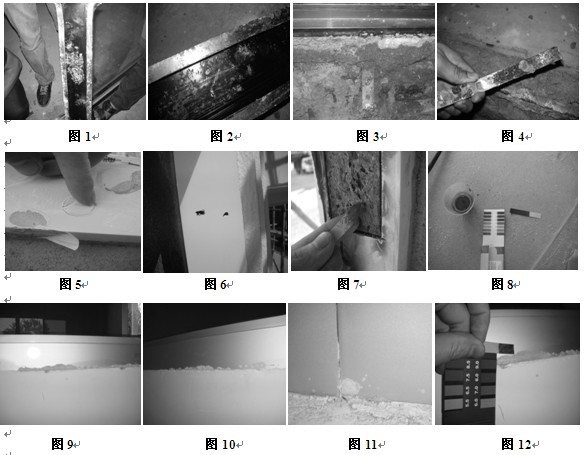

現象1：鋁合金門窗型材上滑、下滑、邊企貼墻一面邊角出現不規則、大小不一的異常腐蝕，部份腐蝕點處流出淺黃色粘液，邊緣有白色小顆粒腐蝕生成物（圖1， 2， 3）

現象2：鋁合金門窗型材固定窗邊框方管型材非貼墻面出現表面涂層剝落，部分剝落位置鋁基體出現腐蝕穿孔（見圖5，6，7）

現象3：鋁合金推拉門窗型材下滑靠地（窗臺）一面邊角出現不規則的大小不一的異常腐蝕，腐蝕點邊緣表面涂層鼓起，可以收集到白色小片狀的腐蝕生成物（見圖9， 10， 11）

2 鋁合金門窗型材異常腐蝕產生的原因調查分析

（1）經過對出現上述異常腐蝕現象型材的取樣檢驗測定：鋁合金化學合金成份、表面涂層的膜厚、漆膜硬度和耐鹽酸、耐堿、耐砂漿、耐溶劑、耐鹽霧腐蝕性、耐候性等均未發現異常。

（2）經過對上述3種異常腐蝕現象發生所在的地區及次數進行整理，如下：

異常腐蝕現象1：在沿海省份，城市發生較為頻繁：廣東：6宗，福建：4宗，浙江：2宗：

異常腐蝕現象2：發生地點較為分散，以單個偶發分布形式出現：廣東：3宗，河北：1宗：

異常腐蝕現象3：發生地點較為分散，以單個偶發分布形式出現：江西：1宗，河北：2宗：

（3）根據對上述3種（發生異常腐蝕現場細節的調查，整理得出：

1）經測定異常腐蝕（現象1）中流出的粘液PH值為5-6，試味覺感鹽味、有酸腥味；鋸開型材檢查發現與墻體結合部份較潮濕，有滲水現象（見圖1，3）。型材底面涂有瀝青（圖2），未見有型材安裝時防止擦傷的保護膜及聚氨脂PH發泡填縫料，固定型材的鍍鋅鐵片連接件也出現了嚴重腐蝕現象（見圖4）。取型材安裝部位墻體洞口砂漿進行檢測，發現氯離子含有量在0.10%以上。經查找文獻資料，結合以上調查，判斷認為異常腐蝕（現象1）應當為墻體建筑過程中，使用了氯離子超標的海砂砂漿相關。施工安裝鋁合金門窗時，雖考慮到其腐蝕性，在鋁合金型材與墻體接觸面涂了瀝青作防腐處理，但未用保護膜進行纏繞保護，施工搬運過程中門窗邊角存在磕/碰傷，致涂層失去保護效果。安裝后墻體長期受滲水潮濕環境影響，門窗邊角磕/碰傷處鋁基體長期與墻體帶有氯離子的滲水接觸產生腐蝕；同時在安裝鋁合金門窗過程中打入了固定鐵釘，因螺絲未與鋁合金型材進行絕緣處理，形成微電流回路，加速了鋁合金型材的腐蝕。

2）經鋸開異常腐蝕（現象2）中方管型材，發現腔體內存在水泥狀填充物，并且潮濕滲水，測試滲水PH值為13（圖7， 8），調查原因分析后確定為：施工單位（或用戶）考慮加強該種方管型材的支撐強度，在方管型材中套入槽鋼并將膠水混合水泥灌入型材內腔中，（鋁合金型材由于涂裝工藝限制，內腔表面通常是無涂層的）使管內鋁基體直接接觸強堿性的水泥滲水，產生堿性腐蝕，腐蝕過程中產生高溫致外表涂層脫落（圖5），隨著時間延續直致腐蝕至外表面形成穿孔（圖6）。

3）經測定異常腐蝕（現象3）中邊緣生成物的PH值為7-9（圖12），試味覺感堿味，鋸開型材檢查發現安裝部位未纏繞防止擦傷的保護膜，墻體潮濕滲水，測試滲水PH值為9-11，經觀查異常腐蝕位置均發生在型材的邊緣，中間部位未見腐蝕（見圖9，10，11）。通過以上調查認為異常腐蝕（現象3）是鋁合金門窗施工安裝過程中未用保護膜進行纏繞保護，搬運安裝過程中邊緣磕/碰傷型材表面涂層，使鋁基材長期與強堿性的滲水接觸，產生的堿性腐蝕。

3 鋁合金門窗異常腐蝕的預防措施探討

通過以上現場調查可以看到：

（1）出現異常腐蝕（現象1）（現象3）的鋁合金門窗安裝施工過程中均未對鋁合金型材用保護膠帶進行必要的保護；施工時因搬運造成型材邊角磕/碰傷涂層，故要預防該種異常腐蝕現象，在門窗施工過程中對于鋁合金門窗型材的保護十分關鍵，在制作過程中所有的操作必須注意防止型材表面涂層磕/碰傷，制作成的門窗成品安裝前必須在外框纏繞保護膠紙，安裝上墻體后應禁止人員踩踏，需要放腳手架時，應用木板等材料將門窗框進行保護。

（2）出現異常腐蝕現象的門窗被腐蝕位置均為長期滲水、潮濕部位，所以鋁合金門窗施工過程需做好防水，防潮措施，一般對于鋁合金門窗邊框和墻體洞口的間隙宜采用隔聲防潮，無腐蝕性的材料，如聚氨脂PH發泡填縫料進行防止處理；如采用水泥砂漿填空，則應采用防水砂漿，嚴禁使用海砂做防水砂漿。

（3）對于異常腐蝕（現象一）的情況，我們建議墻體建筑砂漿盡量不要使用海砂，如確需使用的地區，建議參照《建筑用砂GBT14684-2001》須用水進行清洗，將氯離子降致≤0.06%以下，同時在施工過程中對鋁合金門窗型材與墻體洞口接觸位置作好防腐處理，一般如做好防磕碰和防水措施即可起到防腐效果，涂抹瀝青也是一種較可行的方法。

（4）對于異常腐蝕（現象二）的情況，我們建議施工單位或用戶應通過采購壁厚適度，承重強度符合的型材予以解決。

（5）鋁合金門窗施工交付時需對型材進行清潔，撕去保護膜紙，除去墻體施工時粘附在型材表面的水泥和石灰砂漿。清理污垢一般采用中性清潔劑清洗，也可使用纖維刷來除去附著灰塵，不得使用砂紙，鋼絲球刷進行打磨。

4 總結

本文通過對收集的一些鋁合金門窗型材異常腐蝕現象的原因進行分析，調查，分類整理并總結出一些可行的預防措施以和大家一起分享。通過調查分析，只需在門窗加工制作施工過程中加以注意和保護，同時嚴格參照鋁合金門窗的加工/施工規范進行選材，設計，施工，后期注意維護，一般的異常腐蝕均是可以預防的。
