1 前言

在鋁型材擠壓車間生產過程中，因時效爐保溫溫度控制不良，造成型材返時效或者過時效報廢的情況時有發生。型材返時效處理不僅造成能源浪費，而且降低了時效爐的生產效率，而過時效報廢造成的損失更加巨大。經統計，擠壓車間某時效爐因時效問題造成型材返時效處理的情況占生產總數的3％，6063-T6型材返時效處理的情況尤為嚴重，占6063-T6型材生產總數的10％。部分型材在返時效處理后，硬度仍然達不到要求，從而造成廢品。為了節約生產成本，提高生產效率，降低能源消耗，車間決定對該時效爐溫控系統進行改造，以解決型材一次時效后硬度不達標的情況。在此，簡要介紹該時效爐溫控系統的改進及相關情況，供同行相關生產人員參考。

2 改造方案及實施情況

2.1 人工時效的意義

6系合金的人工時效是把淬火后的型材放入時效爐，在密封狀態下，加熱至固定溫度再通過一段時間的保溫，使新相（強化相）從過飽和固溶體中析出，目的在于提高型材的機械性能及尺寸的穩定性。

2.2 時效不合格原因分析

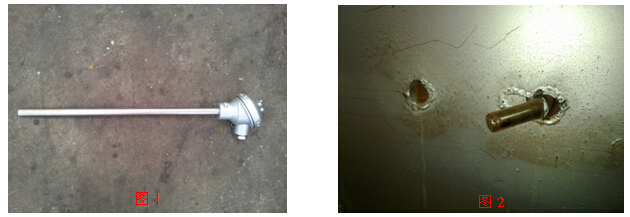

該時效爐的溫度控制方式為：四組簡易式鎧裝熱電偶（如圖1所示）感應爐內溫度變化，再通過溫控表設置和PLC程序控制對爐內溫度進行有效控制。此種控溫系統在理想狀態下，溫度控制精度在±5℃，基本滿足日常鋁型材時效要求。但實際生產中，簡易式鎧裝熱電偶受時效爐爐體寬度限制，在時效進出爐過程中，經常出現料框撞彎甚至撞斷熱電偶保護鎧的情況（如圖2所示），導致時效爐內的實際溫度跟系統監測溫度存在偏差，工藝未能得到保證，鋁型材出現時效時間不夠或者過時效情況也隨之發生。

2.3 制定改造方案

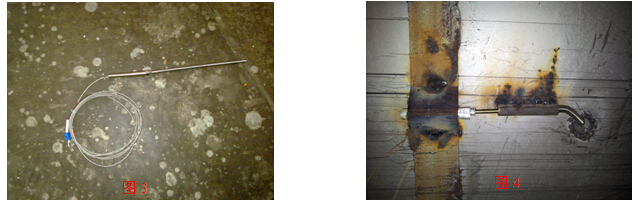

針對現有溫控系統的現狀，我們決定從電熱偶容易損壞開始著手思考。如果更換一種可以平行于爐壁放置的熱電偶，這樣就可以有效地避免在進出爐過程中，物料框的移動對熱電偶造成撞擊的影響。結合熱電偶的溫度檢測精度等級和成本等因素，我們選取了工業用安裝式熱電偶（如圖3所示）。這種熱電偶控溫精度在±3℃，可以實現系統對爐內實際溫度的監控，以達到時效工藝條件要求。

2.4 實施情況

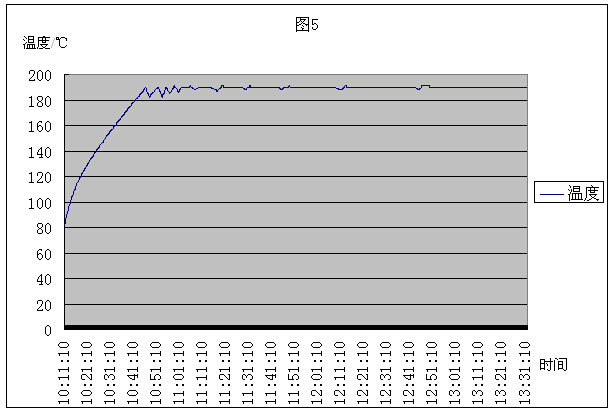

我們對該臺出現返時效問題較多的時效爐進行系統改造試驗，此爐的內體尺寸規格為長9.2m×寬2.8m×高2.5m，最多可以同時時效12框型材。更換了熱電偶和改變了熱電偶安裝方式后（如圖4所示），雖然解決了進出爐過程中，料框?qū)ζ渑鲎灿绊戇@一問題，但隨之也暴露出一個新的問題。以時效6063-T6型材為例，車間制定的工藝制度是保溫溫度190℃±10℃、保溫時間160min~180 min，在時效過程中，爐內溫度跟時間的變化如圖5所示。

由圖5可看出，在保溫階段的前20分鐘，爐內溫度變化波動很大。這是由于工業用安裝式熱電偶體積較小，吸熱和放熱都比較快，對溫度的變化反應較敏感，不像簡易式鎧裝熱電偶對溫度變化在反應上具有一定滯后性，這樣使得熱電偶檢測的溫度比較接近爐內的空氣溫度。當監測的溫度達到溫控表設定的溫度時，火槍隨即停火，系統默認時效進入保溫過程。此時型材的溫度比空氣溫度要低10~15℃，還處于不斷吸收空氣熱量的狀態，一旦火槍熄火，爐內空氣溫度將很快從保溫溫度190℃降下來，火槍重新啟動點火加溫。因此，保溫階段的前20分鐘里，火槍頻繁的執行著開停指令，直到型材溫度跟空氣溫度接近一至。這種工作狀態對火槍使用壽命相當不利，且系統監控的型材保溫時間比工藝要求時間要短，保溫時間不足易造成型材硬度偏低。于是，為了使熱電偶監測到的溫度盡量接近爐內型材的實際溫度，經多方面的研究，我們決定在更換熱電偶和改變熱電偶安裝方式的基礎上，通過PLC控制系統，在火槍加溫至保溫溫度后，延遲火槍熄火時間，使型材溫度更接近工藝保溫溫度，以達到保護火槍及按工藝制度執行時效的目的。通過多次試驗，我們得出保溫前20分鐘火槍延遲熄火90S，20分鐘后延遲熄火15S為12框爐的最佳溫度控制狀態。在此種設定條件下，再次對6063—T6型材進行時效，爐內溫度跟時間的變化如圖6所示。

從圖6可以看出，通過設置火槍延遲熄火后，爐內型材在系統默認保溫后的7min，就完全達到了工藝保溫溫度，且火槍點火次數明顯減少，且時效過程中，系統對時效爐爐內溫度監測精準，完全達到工藝要求。

2.5 效果分析

該時效爐溫度控制系統全部改造完成并投入應用后，經統計發現，返時效處理的型材只占生產總數的2‰，過時效報廢率幾乎為0。與改造前的情況相比明顯提高了時效爐的生產效率，同時降低了生產成本。由此證明此次技術改造是切實可行的。

3 結語

本文針對時效過程保溫溫度控制不良的現象，通過對時效爐溫控系統的合理改造，從而顯著解決型材一次時效后硬度不達標的情況，降低了時效不合格品的同時，還提高了生產效率，降低了能源消耗。綜上所述，在生產中，出現質量問題其實并不可怕。解決問題的最佳途徑是認真地分析問題，探討問題產生的原因，找出問題的根源，并毫不猶豫去落實！時效工序作為鋁型材加工流程中的重要環節，我們在制定出最適宜的工藝參數及工藝條件的同時，還需要保證時效設備能滿足工藝條件的要求，并嚴格執行工藝紀律，以杜絕硬度不夠型材的出現。
