由于鋁合金推拉窗具有簡潔、美觀，窗幅大的特點，在美麗的春夏秋季節里，無論用戶開與不開窗戶，都不會破壞整個建筑的外立面分格效果，保證大樓整體表面的平整性，所以推拉窗是建筑大師心中的首選窗型。同時由于具有視野開闊，采光率高，且開啟時不占用寶貴的室內空間的特點使其成為購房用戶的理想窗型。但由于推拉窗框與扇之間的縫隙是固定不變的，緊靠扇軌道槽內裝配的毛條與框搭接，沒有壓緊力，密封性較差，若采用普通鋁型材，其能量消耗十分嚴重。在世界范圍的能源緊張狀況日趨嚴重的形勢下，隔熱型推拉窗的使用

設計隔熱型推拉窗必須采用隔熱鋁型材，無論穿條式還是注膠式的斷熱橋，都可有效的將窗框、扇型材分為室內側暖鋁型材和室外側冷鋁型材。

由于推拉窗兩窗扇不在同一軸線上，所以窗扇上、下邊緣處各裸露一條窗框的冷型材，設計上常在窗上下框滑道之間各增設一個PVC材質的卡槽。同時，兩窗扇勾企中帶碰勾側的左右兩端分別位于室內外兩側，成為室內外熱傳遞的通道，出現行業所說的假隔熱現象，設計上常通過在該側加塑料碰勾或在勾企上設置兩條互相垂直的隔熱條來達到阻斷室內外熱傳遞的目的。但這些設計有沒有科學依據作為支撐，能否真正起到隔熱的作用，本文將利用Therm5.2熱工分析軟件對上述結構設計方案的傳熱系數進行計算，從科學的角度驗證這些設計及理念的正確性。

1.1 分析手段

采用國際上公認的應用廣泛、功能豐富、計算準確的玻璃門窗熱工性能模擬計算軟件Therm5.2進行分析。

1.2 邊界條件

采用JGJ/T151-2008標準規定的傳熱系數計算邊界條件，如表1所示。

表1 邊界條件

1.3 研究對象

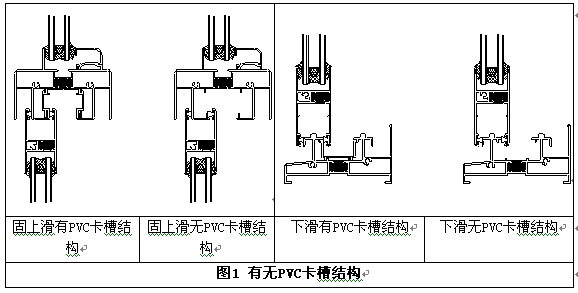

(1)對隔熱推拉窗相同截面尺寸和結構的固上滑和下滑有無采用PVC卡槽的設計結構（如圖1所示）進行分析，研究PVC卡槽對傳熱系數的影響；

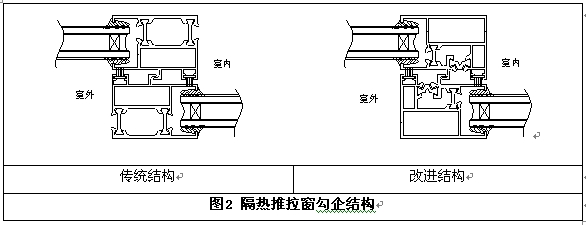

(2)對隔熱推拉窗相同截面尺寸的傳統勾企結構及改進結構進行分析，研究改進結構中隔熱條對傳熱系數的影響。傳統勾企結構通過一對互相平行的隔熱條將室內外兩側的型材連為一個整體，而改進結構則通過一對互相垂直的隔熱條將室內外型材連為一體，如圖2所示。

1.4 結果分析

1.4.1 PVC卡槽的作用分析

圖3和圖4分別為固上滑和下滑在有無PVC卡槽情況下的分析結果，由圖中可以看出，與有卡槽的結構相比，無PVC卡槽的結構設計不僅傳熱系數顯著增大（固上滑由4.65W/m²·K增至5.29W/m²·K，下滑由3.22W/m²·K增至3.66W/m²·K），且無PVC卡槽結構裸露于室內熱空氣中的邊緣溫度也顯著減?。ㄈ鐖D中紅線所示，固上滑由3.0℃降至-2.0℃，下滑由4.5℃降至3.0℃），當室內濕度較大，室外氣溫較低時，無卡槽結構該部位可能要結露，當室外氣溫達到0℃度以下，該部位可能要結霜。且由于該部位直接與室內熱空氣接觸，會成為室內外熱量交換的一個通道，產生大量的熱能損失，嚴重影響整窗的總傳熱系數。而有PVC卡槽的結構可有效的遮擋室內熱空氣與室外冷型材接觸，減緩室內外熱交換降低熱量散失，使整窗的傳熱系數也隨之減小。

因此，在窗上下框滑道之間增設一個PVC材質的卡槽結構設計可有效阻斷室內熱空氣與室外冷型材接觸，避免該處產生結露現象，且顯著改善傳熱系數，提高推拉窗的隔熱保溫性能，該設計理念是科學合理的。

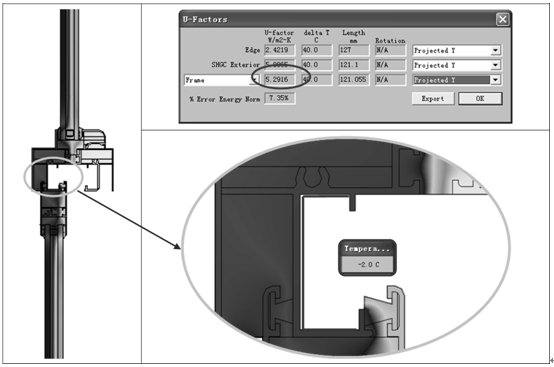

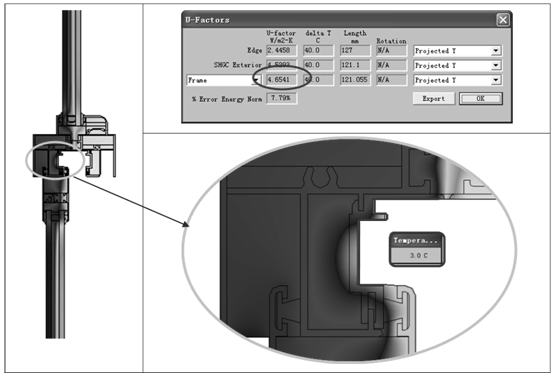

圖3 固上滑有無PVC卡槽的分析結果

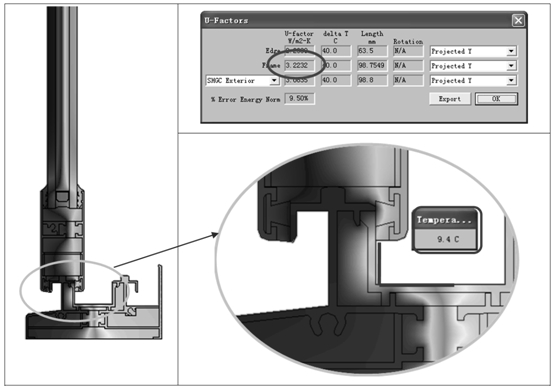

圖4 下滑有無PVC卡槽的分析結果

圖5 勾企設計

1.4.2 勾企改良結構分析

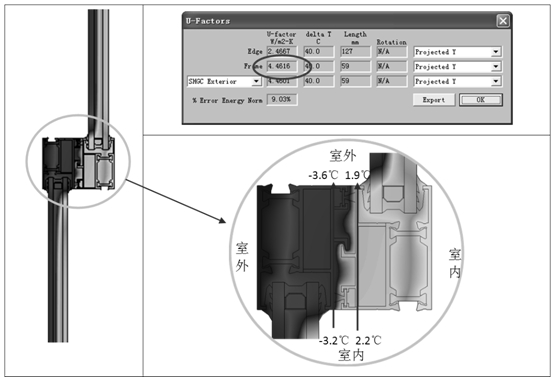

圖5為傳統勾企結構與改進結構的分析結果，由圖中可以看出，與勾企傳統結構相比，勾企改良結構的傳熱系數有顯著降低，由原來的4.4616W/m²·K降至4.1772W/m²·K，這是因?yàn)閭鹘y(tǒng)勾企結構僅采用一對互相平行的隔熱條將室內外兩側型材連為一體，只能阻斷橫向方向的熱傳遞，而無法阻斷縱向的熱傳遞，如圖5上側圖所示，由于帶有勾部的型材上下兩端分別處于室內外兩側，從而成為縱向方向上熱傳遞的通道（如圖中紅色帶箭頭線所示），出現行業內所謂的“假隔熱”現象，該現象可由縱向方向上的型材兩端的溫度充分體現，由圖中可以看出，其中一個型材室內側溫度為2.2℃，室外側為1.9℃，另外一個型材室內側為-3.2℃，室外側-3.6℃，室內外兩側溫度幾乎相同，成為熱交換的通道。

而勾企改良結構由于將此對互相平行的隔熱條改為互相垂直的隔熱條，不僅阻斷了橫向方向上的熱傳遞，也起到了阻斷縱向方向上熱傳遞的作用，圖中顯示，室內側帶勾部型材的溫度由室內的8.0℃降至室外的0.8℃，而室內側帶勾部型材的溫度由室內的-0.4℃降至-7.1℃，充分證明了該豎向隔熱條起到了阻斷縱向方向熱傳遞的作用。

因此，將傳統勾企結構的隔熱條改為互相垂直的隔熱條的改進結構不僅可阻斷橫向方向上的熱傳遞，還能有效阻斷縱向方向上的熱傳遞，避免出現假隔熱現象，顯著改善傳熱系數，提高推拉窗的隔熱保溫性能，該設計理念也是科學合理的。

總結：作為衡量隔熱性能的重要技術參數，型材傳熱系數的大小是直接影響甚至決定門窗隔熱節能及保溫性能的重要因素。本文針對目前行業中普遍認為的隔熱推拉窗節能設計理念，利用THERM/WINDOW熱工仿真軟件對不同設計結構的傳熱系數進行模擬計算，并通過對計算結果的分析討論，驗證這些理念的準確性，以更好的指導隔熱推拉窗的結構設計。
