模具圖紙審核大概包括下面的流程:
1. 設計思路是否正確;
2. 總體架構是否合理;
3. 具體部件是否清楚;
4. 詳細局部是否明了;(含構圖 尺寸 布局 技術要求等等)

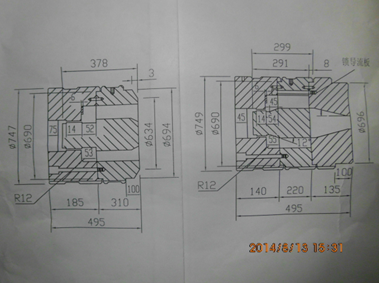

對于擠壓模具設計來講，圖紙審核是必要的，但要在審查的過程中更進一步優化其設計的話，還需往兩個方面走：第一、尋找之前類似合格擠壓模具的設計范本作對比。第二、和現場生產人員進行適當的溝通，生產人員可以根據相關的加工難度或提出合理化建議（對于大型、復雜模具）如圖1規格為一套φ750大型模具，左邊是設計初始圖紙模具構造為2件式。右邊為設計與現場加工人員商討后的設計圖紙模具構造為3件式。這樣極大的方便了加工。趨于現實加工需求的設計圖紙可以完整的呈現出模具加工合理性。再有加工現場的圖紙審查，嚴格按照設計圖紙加工當然是關鍵，但同時更要根據圖紙的全面性及加工工藝的實際性進行融合（制訂單套模具的加工工藝），確保加工起來較為順暢及合理。
