用帶穿孔的雙動鋁材擠壓機，采用實心鑄錠擠壓鋁管時，必須實行穿孔擠壓。穿孔擠壓過程如圖3－4－21所示。
    從圖3－4－21可以看出，用實心圓鑄錠擠壓管材，在擠出管材之前必須先用擠壓針進行穿孔。穿孔時擠壓針一般不涂潤滑劑或只涂一層較薄、較干的潤滑劑。如用(60～70)%苯甲基硅油加(30～40)%粉狀石墨的潤滑劑。在擠壓前可不清理擠壓針上所粘附的金屬屑。

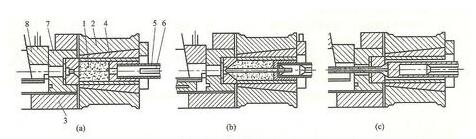

   圖3—4—21  管材穿孔擠壓過程示意圖(固定針結構)
(a)擠壓準備完成；(b)擠壓第一階段(穿孔)；(c)擠壓第二階段(擠出管材)
1——鑄錠；2—一擠壓筒；3——擠壓模；4——墊片；5——擠壓軸；6——擠壓針；7——模支承；8——鎖鍵

一、穿孔擠壓優缺點

    用實心鑄錠穿孔擠壓可以簡化鑄錠鑄造工藝并減少錠坯的車削、搪孔工序，減少了幾何廢料。擠出管材內表面品質好，成品率高，尤其對較大直徑的軟合金拉伸管毛料效果更為明顯。一般內表面品質要求高的管材宜采用穿孔擠壓。穿孔擠壓還可減少粗晶環和縮尾等缺陷，提高組織、性能的均勻性。與組合模擠壓相比，所使用的工具和模具的設計、制造較簡單，使用壽命較長，而且產品無焊縫，適用作重要受力構件。
    但是穿孔擠壓由于金屬向前流動，金屬與擠壓針之間產生的摩擦力很大(因針上沒有潤滑劑或潤滑劑很少)，當鑄錠較長和擠壓溫度較低時，很容易把針拉斷，因此經常需要換針。擠壓大直徑管材時，由于管前端的實心堵頭太大，增加幾何廢料。另外在一般情況下，管材前端的偏心度較大。

二、穿孔過程

    穿孔過程中金屬流動可分為三個階段，如圖3—4—22所示。穿孔的開始階段金屬主要是反向流動，變形特點是穿入深度小，鑄錠與擠壓筒，鑄錠與擠壓針都有一定的接觸摩擦。穿孔的第二階段，擠壓針向前走到一定程度后，由于擠壓針與鑄錠、鑄錠與擠壓筒之間的接觸摩擦增大，達到使金屬反向流動發生困難時，金屬便開始從模孔中流出。

圖3—4—22穿孔時金屬流動的三個階段示意圖
(a) 開始穿孔階段；(b)穿孔第2階段；(c)穿孔最后階段

    穿孔的最后階段，由于正面的變形抗力達到最大值，這是變時的特點發生轉變，從穿孔變?yōu)榧羟星岸松形创┛椎慕饘伲虼藦拇┛椎倪^程分析，作用于針上的力是由兩部分組成，即擠壓針與金屬問的摩擦力及克服針扦進金屬中的正面抗力所組成。這兩種力都是引起穿孔針斷面壓縮的力。在一般情況下，穿孔速度對該應力大小影響不大，同時穿孔針端頭形狀對穿孔力的影響不大，因而在計算穿孔力時，這些因素可以忽略。
    穿孔力與金屬的變形抗力、溫度，鑄錠的直徑和長度，制品的斷面積及擠壓針的直徑等因素有關。

三、穿孔擠壓操作技術要點

    1)為減少管材前端實心堵頭和長度，可以用“聯合擠壓法”，即在穿孔之前先用一塊專用的堵頭墊片放在模子與鑄錠之間，然后進行穿孔。如圖3—4—23所示。穿孔時金屬只能向后倒流，即反擠壓。當擠壓針前端塊穿到堵頭墊片時，停止穿孔，并使擠壓筒后退，堵頭墊片被推出擠壓筒而落到滑槽中滑走，再把擠壓筒靠緊模子，并繼續穿透鑄錠，開始擠出管材。這種方法可以使管子前端的實心堵頭減到最小的程度，有利于提高管子的成品率。

    圖3—4—23聯合擠壓法示意圖
(a)開始穿孔；(b)穿孔完畢；(C)擠出管子
1——擠壓筒；2——擠壓軸；3——錠坯；4——模子；5——擠壓針；6——堵頭墊片；7——擠壓墊片；8——管子

    2)為減少管材的偏心，可先用擠壓軸和擠壓針一起前進，推動墊片把鑄錠鐓粗填滿擠壓筒，然后擠壓軸后退一段距離，再進行穿孔，這樣可以減少擠出管材的偏心度。
    3)防止管材變扁的方法。由于穿孔擠壓的管材前端是實心的，如一個密封的“袋”，袋底就是密封堵頭，這個袋就成為真空，當管子的壁厚較薄和合金強度較低時，就可能在大氣壓力作用下把管子壓扁而報廢。為防止管材變扁，當管子剛擠壓出來一段時，立即用一尖頭錘迅速扎破剛擠出的管材前端，打破管內的真空狀態，則可以避免管材由于出現真空現象而被變扁的問題。
    4)防止擠壓針頂壞模子的方法。在擠壓薄壁管材時，由于穿孔塊要結束時，擠壓針已伸出很長，針的前端可能發生偏移，擠壓針的前端容易撞到模子上而損壞模子。為防止這種現象發生，可以在穿孔針距模子還有一段距離時(50 mm左右)停止穿孔，然后擠壓針和擠壓軸一起前進開始擠壓。由于流出的金屬要保持周邊壓力的均等，便自動地將針頂端對準中心，則可克服擠壓針產生偏離頂壞模子的現象。

四、穿孔擠壓工藝

    熱擠壓管材可以分為三個系統：①空心鑄錠擠壓管材；②是穿孔擠壓管材；③是用分流組合模擠壓管材。
穿孔擠壓主要是用于管材內表面品質要求高的軟合金管。常用的合金有：l070、1060，1050，1A30，1035，1200，3A21，6A02和6063等合金。多數用于生產拉伸管和軋制管毛料。
    以上合金的鑄錠加熱溫度為400～500℃，純鋁合金偏下限400～450℃，3A21，6A02和6063合金偏上限450～500℃。擠壓筒溫度400～450℃。
    擠壓速度是決定生產效率的主要因素。鑄錠進行均勻化退火有利于提高擠壓速度。但擠壓速度過快時，往往在擠出的制品表面產生裂紋、擦傷、麻點等缺陷。因此只有在保證質量的前提下采用最快的擠壓速度進行生產。一般擠壓速度控制在8～50 m/min范圍內。
    擠壓殘料長度應根據擠壓筒直徑大小而定。正常生產條件下，一般殘料長度按表3—4—47的規定。表3—4—48為幾種擠壓機的熱擠壓管材的合理擠壓系數范圍。

表3—4—47鋁合金管材擠壓殘料長度表

表3-4-48熱擠壓管材的合理擠壓系數范圍表

五、擠壓鋁管的尺寸偏差

    1)擠壓的冷軋管毛料和拉伸管毛料的平均壁厚偏差按下式計算

一般規定管毛料的平均壁厚偏差如下：
     冷軋管毛料為±0.25 mm
     拉伸管毛料為+0.2 mm，－0.3 mm
2)壁厚不均度
壁厚不均度=最大壁厚－最小壁厚

壁厚不均度允許值與直徑無關，根據經驗可用下式計算

式中 S₀——管毛料名義壁厚
S₁——成品管名義壁厚
3)鋁管毛料內外徑偏差
    冷軋管毛料外徑±0.5m    內徑+0.5 mm，－l.5 mm
    拉伸管毛料外徑不要求    內徑+1.0 mm，－l.5 mm
    管毛料的橢圓度不應超過內外徑偏差。
4)彎曲度
    冷軋管毛料擠壓后須進行矯直。矯直后彎曲度≤1 mm/m，全長≤4 him。拉伸管毛料可不矯直，其彎曲以不影響裝入芯頭及拉伸轉筒為原則。
