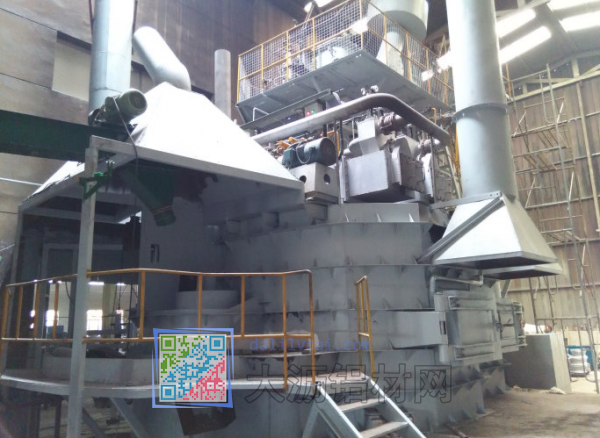

熔鋁爐有反射爐、感應(yīng)爐、電阻爐等。反射爐又有輻射式和對流式熔鋁爐。反射爐使用的燃料有天然氣、煤氣、重油等。按幾何形式分，有側(cè)裝料矩形爐和頂裝料的圓形爐等。目前，除電阻爐外，反射爐和感應(yīng)爐的應(yīng)用不斷擴(kuò)大并不斷改進(jìn)完善。我國尚有很多鄉(xiāng)鎮(zhèn)個體企業(yè)采用土法的地坑式坩鍋爐，用煤作燃料，因此能耗高、燒損嚴(yán)重、實(shí)收率低、勞動強(qiáng)度大、生產(chǎn)率低等原因，這是屬于淘汰方法。
熔鋁爐的熔煉過程大致可分為4個階段，即爐料裝入到軟化下榻、軟化下榻至爐料化平、爐料化平到全部熔化（該階段產(chǎn)生氧化浮渣）、鋁液升溫。對鋁料的加熱是通過燒嘴火焰的對流傳熱、火焰和爐墻的輻射傳熱以及鋁料間的傳導(dǎo)傳熱來完成的。
感應(yīng)熔鋁爐：常用的有無芯和有芯兩種，這種爐的優(yōu)點(diǎn)是：
① 吸氣少、氧化燒損少，一般金屬鋁燒損僅0.5%左右。原料碎小時也不是1%，對廢鋁而言最多才5%。
② 熔化時產(chǎn)生強(qiáng)烈磁力線攪拌，成分均勻，熔化快，對碎料十分有利。
③ 單位電耗少，熱效率高。一般情況下，電耗為380~450千瓦小時/噸，熱效率可達(dá)70%。電阻爐則相應(yīng)為430~600千瓦小時/噸和50%。
④ 占地少，操作環(huán)境好
缺點(diǎn)是熔溝式感應(yīng)爐更換品種時需將熔溝中的鋁清除，帶來困難。其次是熔溝中耐火材料受熔鋁沖刷剝落污染熔體。
反射爐：反射爐是目前使用最多的爐型，輻射式熔鋁爐主要是通過火焰加高溫爐墻進(jìn)行高溫輻射傳熱使?fàn)t料熔化。
這種爐子用輻射熱熔鋁，爐料吸收的熱量有限，熱效率才8%。因此，近幾年對流式熔鋁爐不斷得到擴(kuò)大應(yīng)用。
對流式熔鋁爐是以對流傳熱方式為主的熔化爐。在快速溶鋁爐等爐型中普遍采用高速或超高速燒咀。火焰速度高達(dá)120—150米/秒，使用高速燒咀，傳熱效率明顯提高，其熱效率比輻射式高2/3以上。其次，由于爐溫降低和強(qiáng)熱的爐氣對流，使金屬燒損大為減少。因此得到了廣泛的應(yīng)用。
熔鋁爐無論是耐火材料還是電器配件都必須要好，不然爐子的壽命，還有不斷的小問題是很麻煩的
對流式反射爐有不同的結(jié)構(gòu)：這種爐子的特點(diǎn)是：爐子沒有爐膛，鋁一邊熔化，一邊順著斜爐底流出爐子，進(jìn)入靜量爐。冷卻啟動時，能在熔化5—10分鐘后即可出鋁水。停爐后，鋁水在1—2分鐘內(nèi)即可出完。操作方便，可連續(xù)出鋁水。燒咀燃燒速度可調(diào)，
采用這種爐子能耗少。這種爐子可專門用于熔化廢飲料罐，熔化擠壓型材廢料等。圖4列出快速溶鋁爐流動由塔形預(yù)熱區(qū)和箱型升溫區(qū)組成。爐料經(jīng)斗式斜橋提升機(jī)塔頂裝入塔式爐內(nèi)，廢氣與爐料接觸使?fàn)t料預(yù)熱，溫度可達(dá)300~400℃，在塔形爐下部裝有使?fàn)t料熔化的高速噴嘴。氣流速度100~300米/秒，對爐料進(jìn)行沖擊加熱，使其快速熔化，熔融鋁液沿傾斜爐底導(dǎo)入升溫區(qū)。在升溫室頂部裝有火焰鋪展性不大的燒嘴，將熔融鋁液加熱到燒鑄溫度，并得到靜置。
這種爐在處理熔化73%返料和27%鋁錠時，金屬損耗僅1.5%。這種爐子的另一優(yōu)點(diǎn)是爐料從爐頂下降過程中，不斷干燥、預(yù)熱、軟化、下沉，易揮發(fā)物、水汽等一并隨煙氣排出煙道，一些油漆之類物質(zhì)也可在熔化前燃燒排除。因此熔鋁的質(zhì)量也可提高。
日本大久國雄提出了重熔鋁廢料用敞口井式反射爐結(jié)構(gòu)。這種爐子由預(yù)熔室、熔化室、壓料裝置和電磁攪拌器等構(gòu)成。此爐的特點(diǎn)是敞露的熔池便于廢料裝爐，并使?fàn)t料直接與熔池內(nèi)的熔體接觸而快速熔化，敞口井上方有將廢料搗入熔體內(nèi)的壓料裝置。敞口井與熔化室相連，中間由爐門隔開，兩者熔池在爐門以下相通。熔化室由爐門和爐頂封閉，室內(nèi)燒嘴加熱熔鋁。熔化室爐襯下底外配置有攪 拌熔體的電磁攪拌器。電磁攪拌器的位置可調(diào)。這種爐最適用于金屬鋁廢料，特別是空鋁罐，鋁切屑等廢料的重熔，且不用傳統(tǒng)的打壓成包。鋁廢料在敞口井處裝入后，由壓料裝置強(qiáng)行壓入熔體，可加快熔化。這減少了鋁箔等鋁材的燒損，而廢料的表面的油漆和涂料等燃燒時產(chǎn)生的廢氣，幾乎進(jìn)不到熔化室，全部從敞口上空消散或往煙塵收集器凈化后放空。電磁攪拌提高了熔化率并使成分均勻，提高產(chǎn)品質(zhì)量。
現(xiàn)代反射爐主要是燃燒氣油，其中關(guān)鍵是燒嘴的結(jié)構(gòu)。國內(nèi)的“顏氏快速熔鋁爐”和“顏氏燃燒器”得到推廣應(yīng)用，取得較好的結(jié)果。上海鋁線廠使用燃煤豎式熔鋁爐，對沒有條件的中心企業(yè)有一定參考價值。此時，把煤加入燃燒室燃燒，輔以鼓風(fēng)機(jī)助燃，燃燒產(chǎn)生的火焰通過翻火墻竄入爐體內(nèi)，將熱量引入爐膛熔化鋁料。
電阻爐：電阻爐目前只在一些小型企業(yè)中應(yīng)用，因其熱效率低，熔化速度慢等缺點(diǎn)，大型爐子已逐步被反射爐和感應(yīng)爐代替。
為了提高鋁熔煉爐的熱效率進(jìn)行了種種的努力,而其中節(jié)能效果較好的典型例子是開發(fā)了填充塔式的快速熔煉爐,它代替了低效率的反射爐。
