一、通用型材斷面設計舉例(來源：西南鋁業(集團)公司)
   實心斷面型材，見圖3—2—14。

二、空心斷面型材設計舉例(來源：西南鋁業集團和興發鋁業集團)
   1)普通空心型材，見圖3—2—15。
   2)航天航空用空心型材，見圖3—2—16。
   3)交通運輸(軌道車輛、汽車等)用空心型材，見圖3—2—17。

三、民用建筑門窗(幕墻)型材斷面設計舉例(來源：興發鋁業集團)

   1)推拉窗型材
     (1)2000—A系列型材，見圖3—2-—18。
     (2)88系列型材，見圖3—2—19。

   2)平開窗型材
     (1)興發50系列斷熱冷橋節能倒平開窗鋁合金型材，見圖3—2—20。
     (2)(興發65系列斷熱冷橋節能平開門鋁合金型材，見圖；3—2—21。
     (3)55系列隱框平開窗鋁合金型材，見圖3—2—22。

   3)百葉窗系列鋁合金型材
     70系列百葉窗鋁合金型材，見圖3—2—23。

   4)門型材
     (1)46地簧門系列鋁合金型材，見圖3—2—24。
     (2)興發2001新型密封推拉門鋁合金型材，見圖3—2—25。

   5)玻璃幕墻和鋁板幕墻鋁合金型材
     興發85、135系列“掛扣式”玻璃和鋁板幕墻鋁合金型材，見圖3—2—26。

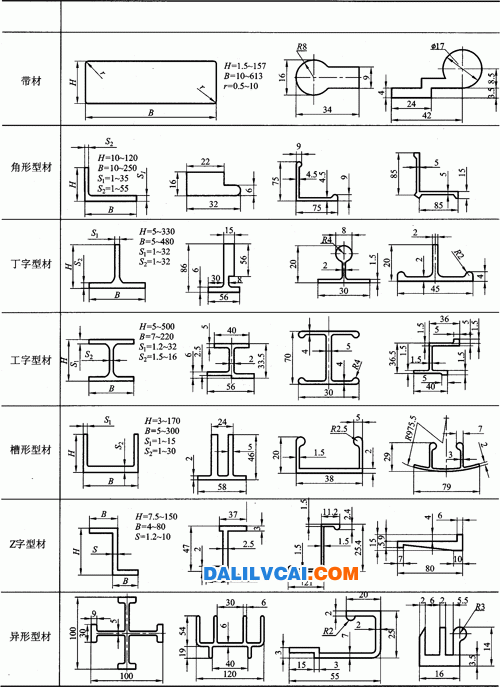

圖3—2—14實心斷面直角型材舉例

圖3—2—17典型車輛用大型鋁合金空心型材斷面舉例
(a)地板型材；(b)轉角型材

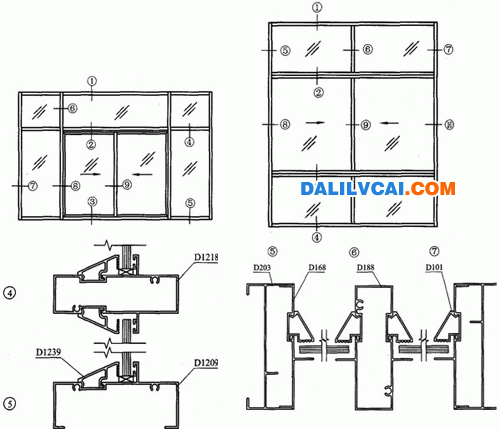

圖3—2—18 2000—A系列型材圖                  圖3—2—19 88系列型材圖

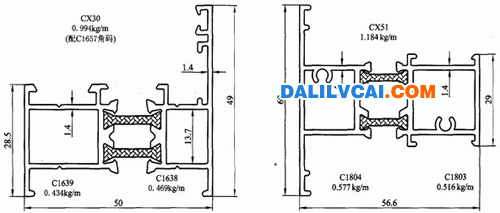

圖3—2—20興發50系列斷熱冷橋節能           圖3—2—21興發65系列斷熱冷橋節能
內倒平開窗鋁合金型材圖                          平開門鋁合金型材圖

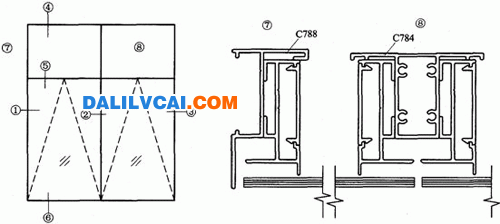

圖3—2—22 55系列隱框平開窗鋁合金型材圖

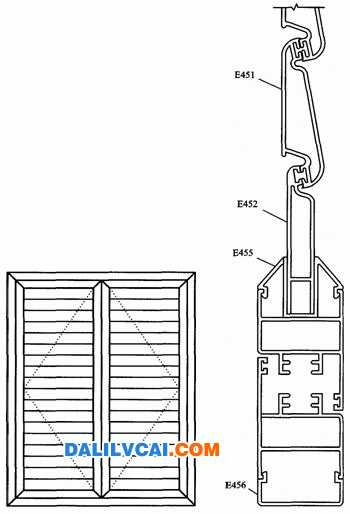

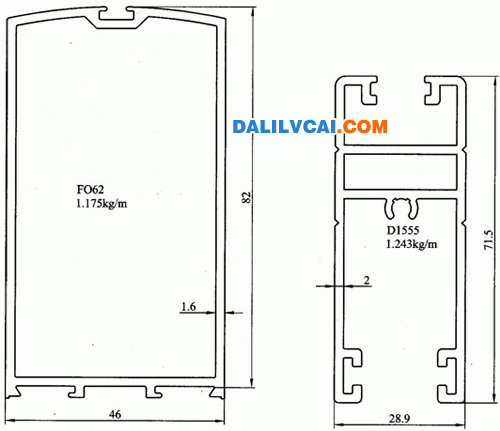

圖3—2—23 70系列百葉窗鋁合金系列型材圖


圖3—2—24 46系列地簧門系列鋁合金型材圖     圖3—2—25興發2001新型密封推拉門鋁合金型材圖


圖3—2—26興發85、135系列“掛扣式”玻璃和鋁板幕墻鋁合金型材圖

四、鋁合金帶筋壁板型材斷面設計舉例
   1)帶筋管式壁板型材，見圖3—2—27。
   2)平板式鋁合金擠壓壁板型材，見圖3—2—28。

五、變斷面鋁合金型材設計舉例
   1)階段變斷面型材，見圖3—2—29。
   2)逐漸變斷面型材，見圖3—2—30。

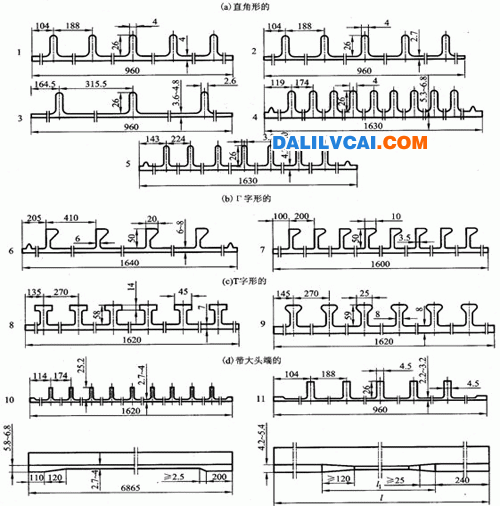

圖3—2—27帶筋管式擠壓壁板型材品種舉例

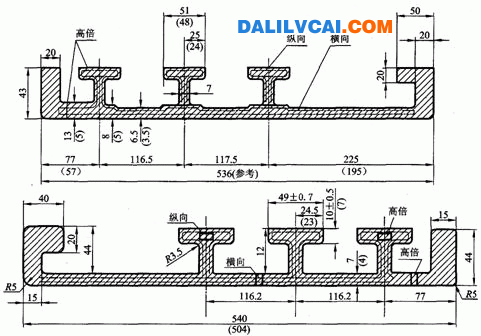

圖3—2—28平板式鋁合金擠壓壁板型材圖

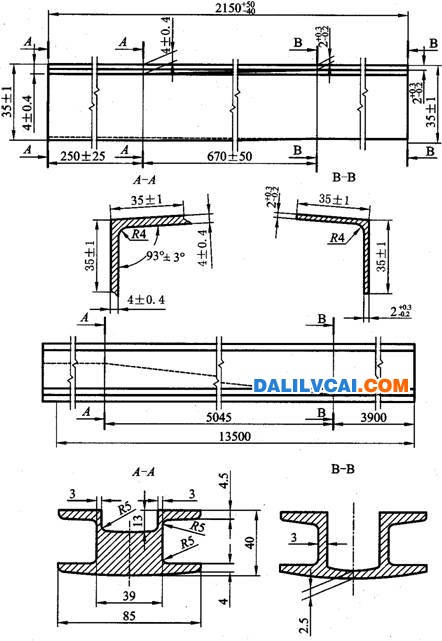

圖3-2—29階段變斷面鋁合金型材設計舉例


圖3—2-30逐漸變斷面鋁合金型材舉例

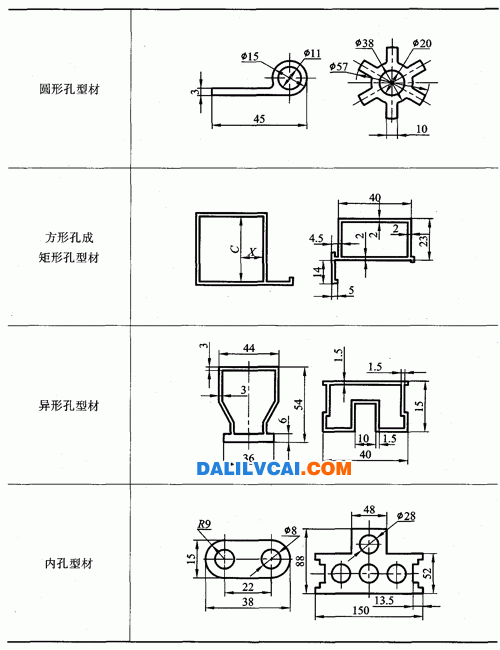

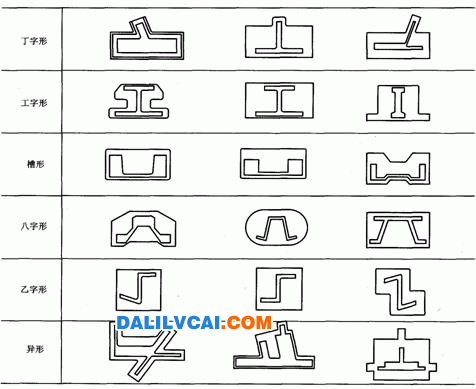

圖3—2—15普通空心型材品種舉例



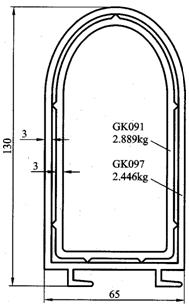

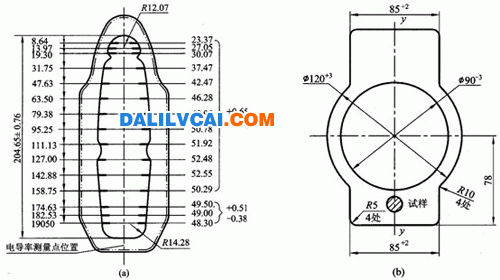

圖3—2—l6航天航空用型材斷面設計舉例
(a)旋翼大梁型材；(b)導彈掛架型材
