關(guān)于鋁鹽在浮選中的作用，文獻上有不少報道，但關(guān)于鋁鹽影響稀土礦物浮選的研究卻很少。同時，由于鋁鹽在礦漿中的行為十分復(fù)雜，它們的浮選作用機理研究得也充分，需要繼續(xù)積累資料。
本節(jié)對鋁鹽及其與水玻璃共用對稀土等礦物浮選的影響進行了研究，并探計謀其作用機理。
1.試驗結(jié)果與討論
首先，考察了硝酸鋁和明礬對不同粒度的氟碳鈰礦、獨居石和氟碳鈣鈰礦浮選的影響。試驗結(jié)果表明，用油酸鈉為捕收劑時，隨著鋁鹽濃度的增加，三個礦物的回收率均急劇下降。這說明鋁鹽是氟碳鈰礦、獨居石、氟碳鈣鈰礦的強烈抑制劑。
接著，在稀土礦物、假象赤鐵礦、方解石、螢石浮選時，分別對硝酸鋁、硫酸鋁和明礬進行了試驗，結(jié)果表明，硝酸鋁對四個礦物抑制作用的大小可按下面次序排列：稀土礦物>假象赤鐵礦>方解石>螢石。實際上，在1000g/t范圍內(nèi)，對螢石無明顯抑制作用（見圖1）。硫酸鋁和明礬也同樣具有選擇性抑制作用，只是硫酸鋁對稀土礦物的抑制作用不如硝酸鋁那樣強烈(見圖2和圖3)試驗條件,礦物粒度均為：-0.043+0.01mm，氧化石蠟鈉皂添加量為（g/t）：浮混合稀土200、假象赤鐵礦500，螢石100-150、方解石500、重晶石500。
圖1 硝酸鋁對礦物浮選的影響
Ⅰ-稀土礦物；Ⅱ-螢石；Ⅲ-假象赤鐵礦；Ⅳ-方解石

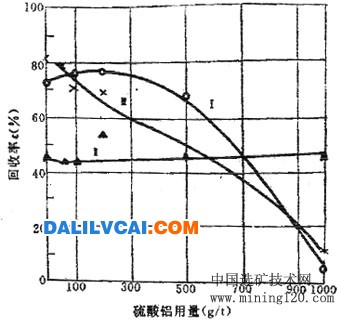

圖2 硫酸鋁對礦物浮選的影響
Ⅰ-稀土礦物；Ⅱ-螢石；Ⅲ-假象赤鐵礦[next

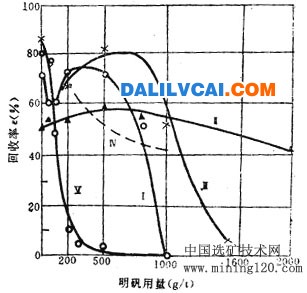

圖3 明礬對礦物浮選的影響
Ⅰ-稀土礦物；Ⅱ-螢石；Ⅲ-假象赤鐵礦；Ⅳ-方解石（CaCO3）Ⅴ-重晶石（BaSO4）
鋁鹽和水玻璃共用時，可以顯著提高抑制效果。從表1第一組結(jié)果可以清楚看出，在藥劑總量相同的情況下，共用時對混合稀土礦物的抑制作用比單獨使用時要強。尤其在捕收劑過量時，效果更為突出，第二組結(jié)果說明了這點，在單獨添加量相當大也難奏效的情況下，混合使用卻呈現(xiàn)強烈的抑制作用，總量可以減少一半以上。而且，先加水玻璃比先加硝酸鉛的效果更好。第三組結(jié)果表明，提高礦漿pH值也是使硝酸鋁在捕收劑過量情況下仍能強烈抑制稀土礦物的途徑。
|
實驗編組
|
硝酸鋁
（g/t）
|
水玻璃
（g/t）
|
月桂酸鈉
（g/t）
|
加入礦物前水溶液pH值
|
回收率
（%）
|
|
一組
二組
三組
|
0
100
500
0
50
0
3000
0
200（后加）
2000（后加）
3000
3000
|
0
0
0
100
50
0
0
800
200
200
0
0
|
200
200
200
200
200
800
800
800
800
800
800
800
|
6.8
6.8
6.8
6.8
6.8
6.8
6.8
6.8
6.8
6.8
10.6
11.0
|
100
32.5
0
20.3
0
100
100
40.7
0
42.0
0
0
|
在純礦物實驗研究的基礎(chǔ)上，進行了礦石浮選實驗，獲得了比較滿意的結(jié)果，下面援引一部份數(shù)據(jù)列于表2它說明：用明礬代替糊精時（均與水玻璃共用），在螢石的品位和回收率極為相近的情況下，螢石精礦中稀土的含量有明顯降低。
表2 用明礬代替糊精的礦石浮選結(jié)果
|
抑制劑
|
用量（g/t）
|
產(chǎn)率
（%）
|
螢石精礦品位（%）
|
螢石精礦回收率（%）
|
||||
|
Fe
|
F
|
RExOr
|
Fe
|
F
|
RExOr
|
|||
|
精糊
明礬
|
1500
2500
|
27.76
26.89
|
18.45
17.54
|
27.15
27.30
|
4.43
3.05
|
10.5
9.3
|
88.9
87.2
|
37.8
26.4
|
注：RExOy——稀土氧化物
明礬代替糊精時（均與水玻璃共用），在螢石的品位和回收率極為相近情況下，螢石精礦中稀土的含量有明顯降低。上述結(jié)果曾成功地應(yīng)用于還原焙燒磁選尾礦的優(yōu)先浮選螢石流程中，并為設(shè)計建廠所采用。
1)礦漿pH值對鋁鹽抑制作用的影響
如圖4（對照表3所示，硝酸鋁對于獨居石的抑制作用，在酸性礦漿中（pH為3.4），反而引起了活化作用；對氟碳鈰礦的抑制作用在蒸餾水中最強，強酸強堿礦漿中均不所減弱；對氟碳鈣鈰礦的情況則完全相反（圖5），在弱酸性或中性附近的抑制作用最弱，在強酸性介質(zhì)中氟碳鈣鈰礦幾乎完全喪失浮游能力。可見，礦漿，pH值對硝酸鋁的抑制作用有很大影響，而且隨礦物性質(zhì)不同而有很大差異。

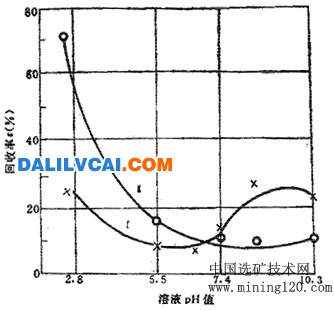

圖4 礦漿pH值對硝酸鋁抑制作用的影響
Ⅰ-氟碳鈰礦；Ⅱ-獨居石
表3 加入溶液的pH與礦漿pH的關(guān)系
|
礦物加入前溶液的pH
|
2.8
|
5.5
|
6.6
|
7.4
|
8.1
|
9.0
|
|
|
礦漿pH
|
氟碳鈰礦（Ⅰ）
獨居石（Ⅱ）
|
3.2
3.4
|
7.4
7.5
|
7.5
7.9
|
7.8
8.3
|
8.1
8.5
|
9.0
9.0
|
此外，還出現(xiàn)了一個有趣的現(xiàn)象。在前述三個鋁鹽的添加量實驗中，曾分別測定了混合稀土礦物、假象赤鐵礦和螢石的礦漿pH值，發(fā)現(xiàn)有一個共同規(guī)律，即在蒸餾水條件下，對稀土礦物和赤鐵礦的最佳抑制效果出現(xiàn)在鋁鹽添加量恰恰足以使礦漿pH值降低到5.7-6.5范圍內(nèi)，然而，三個鋁鹽對螢石礦漿的pH值影響甚微，始終在7-7.6范圍內(nèi)波動，浮選厙收率的變化也很小。
2）對礦粒向氣泡附著速度的影響
圖6表明，硝酸鋁對稀土礦物顆粒向氣泡附著時間的影響，與它們實際浮選的作用一致。隨著硝酸鋁濃度的增大，稀土礦粒向氣泡附著的時間急劇加長，無論是先加捕收劑或預(yù)先將它同捕收劑混合再加入礦漿中，都能顯示各部出硝酸鋁使氣泡附著時間延長，只不過不如先加硝酸鋁那樣強烈。圖中1為月桂酸鈉（后加硝酸鋁），2為月桂酸鈉和硝酸鋁預(yù)先混合再添加，3為月桂酸鈉（先加硝酸鋁），4為氧化石蠟鈉皂（先加硝酸鋁）。試驗中加氧化石蠟鈉皂20mg/L，月桂酸鈉50mg/L，礦物粒度為-0.15+0.074mm。
圖6 硝酸鋁濃度對礦物附著時間的影響
3）鋁對過量月桂酸鈉（14C）在礦物上吸附量的影響
為了查明在過量捕收劑下，硝酸鋁不再抑制稀土礦物的原因，研究了在捕收劑為400mg/L條件下，硝酸鋁對于帶有放射性同位素14C的月桂酸鈉在稀土礦物（粒度為-0.043+0.01mm）表面吸附量的影響。圖7表明，在此條件下，月桂酸鈉（14C）在稀土礦物表面的吸附量隨硝酸鋁濃度的增大而增加，從而導(dǎo)致礦物表面疏水性的急劇提高。

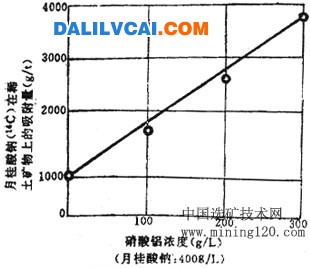

圖7 硝酸鋁對月桂酸鈉（14C）在礦物上吸附量的影響
4）的抑制作用機理
（1）鋁鹽在水中水解生成微溶并很少解離的氫氧化鋁及易解離的酸，水解和解離的產(chǎn)物達到一定數(shù)量時，吸附到稀土礦物表面，使后者造成強烈的親水性，阻止捕收劑向礦物表面吸附，也能排擠掉預(yù)先固著在稀土礦物表面上的捕收劑，從而決定了礦粒向氣泡接近時界面液層的穩(wěn)固性，導(dǎo)致附著急劇地減緩或停止（據(jù)圖6實驗結(jié)果）以及稀土礦物的浮選被抑制。
（2）在堿性礦漿中（pH值7.4-9.0），硝酸鋁可強烈抑制獨居石，在弱堿性礦漿中（pH7.4-7.5），硝酸鋁對氟碳鈰礦的抑制最為有效。根據(jù)化學(xué)研究可知，在上述條件下，主要是Al(OH)3、OH-和AlO2-在起作用。而抑制氟碳鈣鈰礦則在強酸性礦漿（或強堿性）中顯著，有效成份應(yīng)為Al3+和H+或AlO2-和OH-在不同pH礦漿中，鋁鹽對三個稀土礦物的作用有很大差別以及對稀土礦物、假象赤鐵礦和螢石具有選擇性抑制作用，原尚不清楚。
（3）過量捕收劑會使鋁鹽失去抑制能力，甚至會產(chǎn)生活化作用，這可能是由于月桂酸鈉與鋁離子結(jié)合成月桂酸鋁的數(shù)量增加，因而使礦物表面疏水性增加；同時由于大量鋁鹽的絮凝作用，有利于月桂酸鈉的吸附，并將大量細粒稀土礦物團聚在一起，附著在氣泡上而上浮。因此，浮選速度增加，而且泡沫很穩(wěn)固。但當?shù)V漿為強堿性時，由于膠體氫氧化鋁溶解度增大，又導(dǎo)致稀土礦物重新被抑制。由于水玻璃具有分散作用，有助于消除絮凝現(xiàn)象，也能獲得同樣結(jié)果。
2.結(jié)論
（1）鋁鹽是稀土礦物、假象赤鐵礦、重晶石和方解石的強烈抑制劑，對螢石的抑制作用不明顯，可作為螢石與這些礦物分離時的選擇性抑制劑。鋁鹽和水玻璃共用，抑制效果更好。
（2）礦漿pH值對鋁鹽的抑制作用有很大影響。鋁鹽在強酸性礦漿中強烈抑制氟碳鈣鈰礦，而活仳獨居石和氟碳鈰礦；在強堿性礦交中，能加強對獨居石和氟碳鈣鈰礦的抑制作用；在弱酸弱堿介質(zhì)中，對獨居石 和氟碳鈰礦的抑制作用增強，而活化氟碳鈣鈰礦。
（3）由于鋁鹽在礦漿中，水解和離解生成Al3+，AlO2-，Al(OH)3，H+，OH-等產(chǎn)物，它們吸附到礦物表面，阻礙捕收劑的吸附，并能排擠掉預(yù)先吸附的捕收劑，從而導(dǎo)致礦物的浮游性降低。
