一、實驗目的
|
|||||||||||||||
|
1、 了解在攪拌摩擦焊過程中，材料在熱-機械力作用下形成牢固連接的基本原理， 掌握基本實驗技能。 2、 了解攪拌摩擦焊接頭各區域的組織及性能特點。 |
|||||||||||||||
|
二、實驗裝置與實驗材料
|
|||||||||||||||
|
|||||||||||||||
|
三、實驗原理
|
|||||||||||||||
|

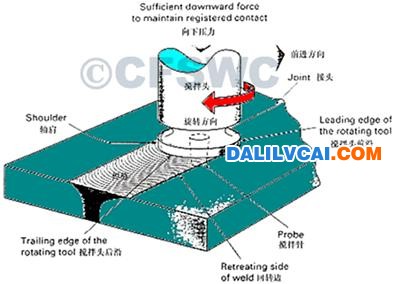

攪拌摩擦焊（簡稱：FSW）是利用一種非耗損的特殊形狀的攪拌頭，旋轉著插入被焊零件，然后沿著被焊零件的待焊界面向前移動，通過攪拌頭對材料的攪拌、摩擦,使待焊材料加熱至熱塑性狀態，在攪拌頭高速旋轉的帶動下，處于塑性狀態的材料環繞攪拌頭由前向后轉移，同時結合攪拌頭對焊縫金屬的擠壓作用，在熱--機械聯合作用下材料擴散連接形成致密的原子間固相連接。 |
|||||||||||||||
 |
|||||||||||||||
|
四、實驗方法及步驟
|
|||||||||||||||
1、首先將鋁合金進行清洗去除表面的油污，然后進行攪拌摩擦焊接； 2、在焊好的試件上切片，制備金相組織觀察試樣； 3、將已制備好的試片在顯微鏡下進行觀察與分析，分清焊接接頭各區域后， 仔細辨認各區組織的特征。 |
|||||||||||||||
| 五、實驗結果的整理和分析 | |||||||||||||||
|
分析鋁合金攪拌摩擦焊接頭各區域組織變化的特征，說明各組織的形成機理及對焊接接頭 性能的影響。 |
|||||||||||||||
|
六、思考題
|
|||||||||||||||
|
鋁合金攪拌摩擦焊接頭組成及各區域組織與熔焊有何區別？ |
|||||||||||||||
|
七、實驗報告要求
|
|||||||||||||||
1、實驗目的。 2、分析鋁合金攪拌摩擦焊接頭各區域組織變化的特征，說明各組織的形成機理及對焊接 接頭性能的影響。 3、鋁合金攪拌摩擦焊接頭組成及各區域組織與熔焊有何區別？ 4、分析實驗中存在的問題。 |
